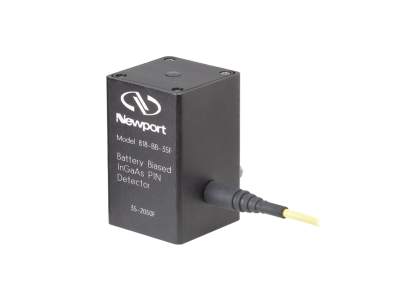

NEWPORT 优铂特 818-BB-35F 电池偏置光纤探测器
光纤-光学探测器，1000-1650nm电池偏压扩展型铟镓砷探测器，15 GHz，FC/UPC
818-BB-35F高速偏置光纤光学探测器具有一根能够耦合到有效直径0.032mm、上升时间＜25ps的1000到1650nm铟镓砷探测器的1米长带FC接头的单模光纤。它包括一个由两个标准的3 V锂电池（6V总偏置电压）和一个50欧姆BNC连接器输出组成的内置偏置电源。它是用于高达15GHz带宽超快测量的低成本解决方案。在Q开关和超快激光输出分析要求探测器上升时间小于25 ps的应用中，这款探测器是非常适合的。电池很容易更换，并且当不使用的时候，通过将探测器与示波器输入断开，可以延长电池的使用寿命。818-BB系列偏置光电二极管探测器是经济高效的诊断工具，适用于各种高速应用，例如观察调Q、锁模或者快速调制的激光信号以及皮秒激光对准。
注意-这些探测器非常容易受到静电放电（ESD）的伤害。拆开包装和使用这些设备时，请使用FK-STRAP等ESD防护措施。
偏置 InGaAs 光纤探测器
818-BB-35F 配备一个直径为 0.032 毫米的电池偏置 InGaAs 光电探测器，其波长范围为 1000 至 1650 nm。 探测器测器耦合到带有 FC/UPC 连接器的 1 米单模 SMF 28e 光纤。 PIN光电探测器利用光伏效应将光功率转换为电流。
测量脉冲宽度或频率响应
这些高速检测器是用于示波器或频谱分析仪的出色光纤前端。 当端接 50Ω 到示波器时，可以测量激光的脉冲宽度。 当端接到频谱分析仪时，可以测量激光器的频率响应。
光学接杆安装
818-BB 偏置光接收器底部的 8-32 螺纹孔允许光学柱 安装。
注意进行防静电处理
这些检测器很容易受到静电放电 (ESD) 的损坏。 在开箱和处理这些设备时，请使用防静电保护措施，例如 FK-STRAP 。
参数
设备类型
Biased Detector
探头的材质
InGaAs
探测器直径
0.032 mm
探测器类型
PIN
波长范围
830-1650 nm
3 dB 带宽
DC to 15 GHz
响应度
0.65 A/W @ 1300 nm
光输入
Fiber-optic (SM only)
光纤光学连接器
FC/UPC
光纤类型
Singlemode
上升时间
25 ps
NEP
28 pW/√Hz at 1300 nm
暗电流
< 3 nA
饱和电流
10 mA
反向击穿电压
25 V
结电容
<0.12 pF
输出接头
SMA
偏置电压
6 V
螺纹类型
8-32 and M4
