NEWPORT 优铂特 818-BB-45F 电池偏置光纤探测器
光纤-光学探测器，500-900 nm电池偏压 GaAs 探测器，12.5 GHz, FC/UPC

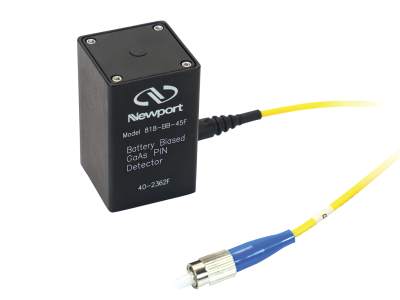

818-BB-45F高速电池偏压光纤探测器具有用来耦合到上升时间小于30 ps的500至900 nm GaAs高速光电检测器的长度1米的FC连接的单模光纤。它包括一个由两个标准的3 V锂电池（6V总偏置）和一个50欧姆的BNC连接器输出组成的内置偏置电源。这款经济高效的诊断工具适用于各种高速应用，例如观察调Q、锁模或者快速调制的激光信号以及皮秒激光对准。它是一种用于高达12.5 GHz带宽的超快速测量的低成本解决方案。在Q开关和超快激光输出分析要求探测器上升时间小于30 ps的应用中，这些探测器是非常适合的。电池很容易更换，并且当不使用的时候，通过将探测器与示波器输入断开，可以延长电池的使用寿命。

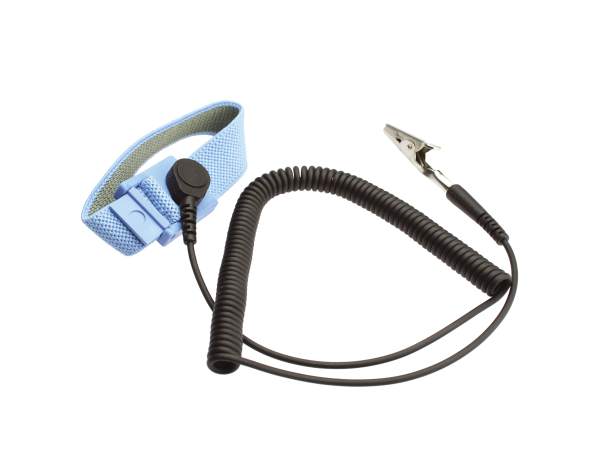

注意-这些探测器非常容易受到静电放电（ESD）的伤害。拆开包装和使用这些设备时，请使用FK-STRAP等ESD防护措施。
电池偏置 GaAs 光纤探测器
818-BB-45F 配备一个直径为 0.04 毫米的高速电池偏置 GaAs 光电探测器，波长范围为 400 至 900 纳米。 探测器耦合到带有 FC/UPC 连接器的 1 米单模 SMF 28e 光纤。
测量脉冲宽度或频率响应
这些高速检测器是用于示波器或频谱分析仪的出色光纤前端。 当端接 50Ω 到示波器时，可以测量激光的脉冲宽度。 当端接到频谱分析仪时，可以测量激光器的频率响应。
光学接杆安装
818-BB 偏置光接收器底部的 8-32 螺纹孔允许光学柱 安装。
注意进行防静电处理
这些检测器很容易受到静电放电 (ESD) 的损坏。 在开箱和处理这些设备时，请使用防静电保护措施，例如 FK-STRAP 。
参数
设备类型
Biased Detector
探头的材质
GaAs
探测器直径
0.060 mm
探测器类型
PIN
波长范围
500-890 nm
3 dB 带宽
DC to 12.5 GHz

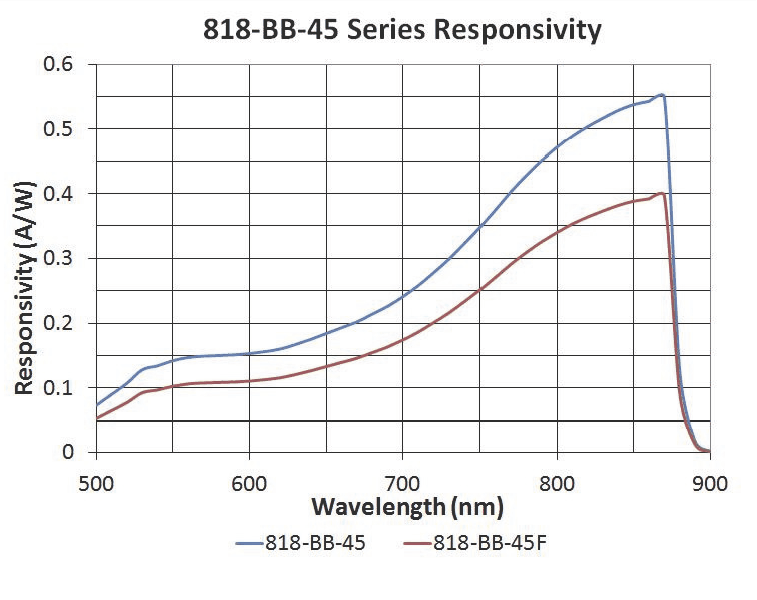

响应度
0.38 A/W @ 850 nm
光输入
Fiber-optic (SM only)
光纤光学连接器
FC/UPC
光纤类型
Singlemode
上升时间
30 ps
NEP
<45 pW/√Hz
暗电流
< 0.5 nA
饱和电流
10 mA
反向击穿电压
30 V
结电容
<0.3 pF
输出接头
SMA
偏置电压
6 V
螺纹类型
8-32 and M4
