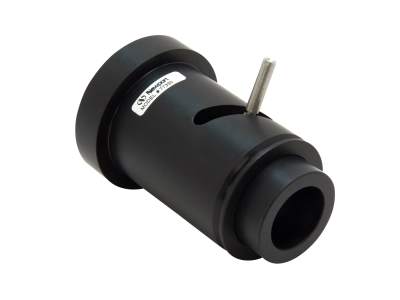

77330聚焦透镜组件是Oriel 单色仪和光谱仪的有用配件。它将光源重新成像到仪器的输入狭缝上，或者将单色仪的输出成像到探测器、光纤或者样品上。它缺乏XY图像调整功能，因此最好用于不需要精确对准（例如大光源和目标）或者已经可以进行调整（例如在我们的Oriel科研级灯罩中）的布置中。

77330可以接受任何直径1英寸（25.4毫米）的透镜，但是不包括透镜。通光孔径为0.8英寸（20毫米）。77330装有一个单透镜，放在带有对焦套筒的镜筒内。一个手动聚焦杆移动透镜。镜筒上的螺纹孔可让您设置调节杆的范围；这种组合实现了2.9英寸（47毫米）的总的透镜调节范围。

77330具有1.5英寸系列外螺纹和内螺纹法兰，因此可以直接安装到单色仪和其他仪器上。光路是封闭的，而且光轴是对准的。对于大多数成像应用，我们建议使用32毫米焦距透镜。我们的单色仪和光谱仪上的法兰到狭缝平面的距离为0.74英寸（19毫米）。对于32毫米焦距透镜，聚焦光束的F/#为F/4。
