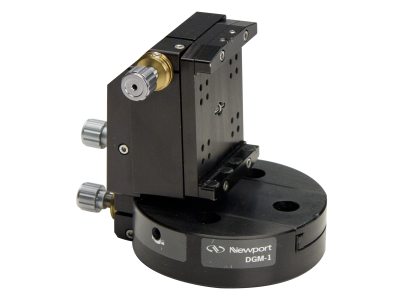

NEWPORT 优铂特 DGM-1T 可调衍射光栅安装座
衍射光栅调安装座，仅调节 DGM-1 的顶部位置
DGM-1T是原DGM-1衍射光栅安装架的顶盖。该安装座能固定尺寸为12.5 mm，25 mm或50 mm的正方形或矩形光栅，厚度均为6 mm。其独特的夹具设计使光栅（无论大小）始终位于安装座的旋转中心。该安装座提供四个自由度的调节选项来实现校准。俯仰角和翻滚角的教军通过两个精度为100tpi螺纹驱动，并且线性X轴调节允许光栅位于偏航旋转控制方位的中心。所有的调节都是可确定步长的。
参数
调节
z, θx, θz
驱动方式
Knob, locking
调节螺纹
100 TPI
行程范围
10 mm
角度范围
±4°
俯仰/倾斜灵敏度
4 arc sec
旋转灵敏度
10 arc sec
镜片厚度
6 mm
光轴高度
55.6 mm
材料
Anodized Aluminum
重量
0.69 kg
