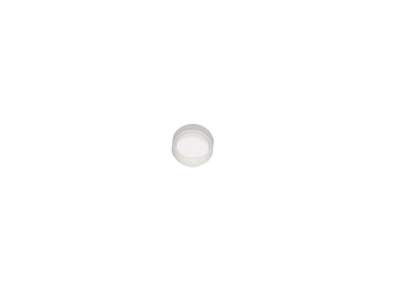

NEWPORT   优铂特    KPC013     无镀膜 N-BK7 平凹透镜

平凹透镜，N-BK7，6.35 mm 直径，-12.5 mm EFL，未镀膜

KPC013AR N-BK7平凹透镜是未镀膜的N-BK7平凹透镜，直径为6.35 mm，有效焦距为-12.5 mm。它旨在满足激光电光应用的严苛要求。Newport的N-BK7精密平凹透镜是由精密退火的光学玻璃制成，并使用主测试板抛光至严格的公差，以确保最小的波前畸变。

参数

• 透镜形状
  Plano-Concave
• 直径
  6.35 mm
• 透镜材料
  N-BK7
• 增透膜
  Uncoated
• 表面质量
  40-20 scratch-dig
• 表面精度，不规则性
  λ/4
• 表面精度，功率
  1.5 λ
• F/＃
  -1.9

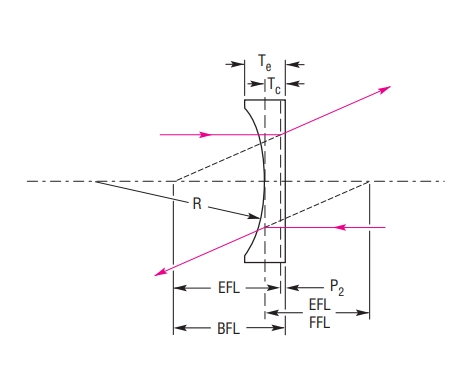

• 有效焦距
  -12.5 mm
• 后焦距
  -14.14 mm
• 曲率半径
  -6.460 mm
• 边缘厚度
  3.17 mm

• 中心厚度
  2.5 mm
• 主平面 2
  -1.64 mm
• 设计波长
  589 nm
• 对中
  ≤3 arc min
• 倒角
  0–0.8 mm face width
• 倒角公差
  45° ±15°, typical
• 焦距公差
  ±1 %
• 直径公差
  +0/-0.1 mm
• 中心厚度公差
  ±0.1 mm
• 通光孔径
  ≥central 90% of diameter
• 清洁
  See How to Clean Optics
