NEWPORT   优铂特     20D20DM.4      Borofloat 33 激光线介质膜反射镜

介质膜反射镜，激光线，50.8 mm，λ/10，632.8 nm

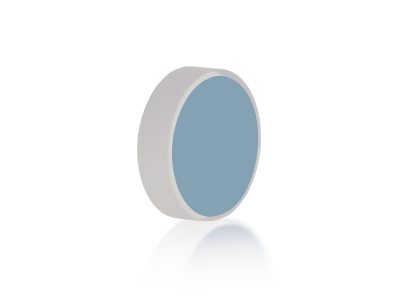

20D20DM.4激光线介质膜反射镜是针对632.8 nm波长优化的高效反射镜。这一直径2英寸（50.8 mm）的反射镜由12.7 mm厚的Borofloat® 33基底制成。Borofloat具有低热膨胀性，是大多数应用中的优良基底。DM.4涂层设计用于氦氖激光器，中心波长为632.8 nm。该涂层对从0°~45°角入射的任意偏振光均有高于99%的反射率。这种多层介质膜涂层非常耐用，能够抵抗反复清洗造成的损坏。这面反射镜具有λ/10的表面平整度和15-5的表面质量。

参数

• 波长区域
  VIS
• 波长范围
  632.8 nm
• 镜片形状
  Round
• 直径
  50.8 mm
• 材料
  Borofloat® 33
• 涂层类型
  Laser Line Dielectric
• 涂层代码
  DM.4

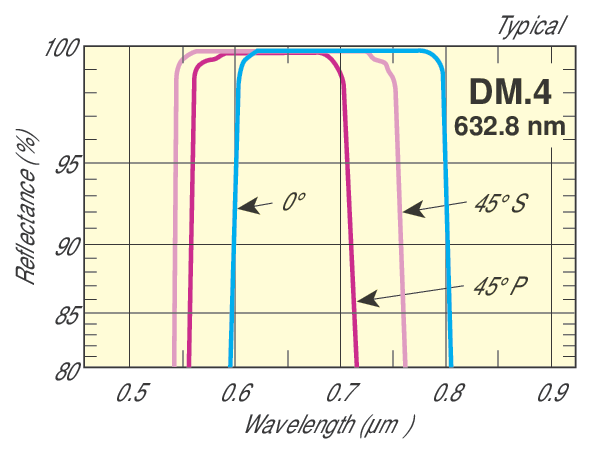

• 反射率
  Rs, Rp>99% @ 632.8 nm
• 表面质量
  15-5 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm
• 基板编号
  20D20

• 入射角
  0-45°
• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground
• 厚度
  12.7 mm
• 厚度公差
  ±0.25 mm
• 直径公差
  +0/-0.13 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
• 损伤阈值
  500 W/cm2 CW, 5 J/cm2 for 10 nsec pulses @ 694 nm
