NEWPORT   优铂特    10E20ER.2     椭圆宽带金属膜反射镜

椭圆形反射镜，银，N-BK7，25.4 mm x 35.9 mm，λ/10，480-20,000 nm

10E20ER.2宽带椭圆形银镜是一种优良的通用宽带反射镜。这款短轴为25.4 mm（1.0英寸），长轴为35.9 mm（1.41英寸）的椭圆镜是由一个6.0 mm厚的N-BK7基板制成。ER.2保护银涂层是将低辐射率银膜完全封装在多层介质膜叠层中，以防止银膜被氧化。该涂层在红外波段具有优良的宽带反射率，同时在可见光和近红外波段仍保持非常好的性能。10E20ER.2在480-1100 nm范围内平均反射率大于96%，在1.1-20 µm范围内平均反射率大于98.5%。该反射镜的表面平整度为λ/10，表面质量为40-20。

参数

• 波长区域
  Broadband
• 波长范围
  480-20000 nm
• 镜片形状
  Elliptical
• 镜片尺寸
  25.4 x 35.9 mm
• 厚度
  6.0 mm
• 材料
  N-BK7
• 涂层类型
  Protected Silver
• 涂层代码
  ER.2
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm

• 入射角
  0-45°
• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground
• 反射率

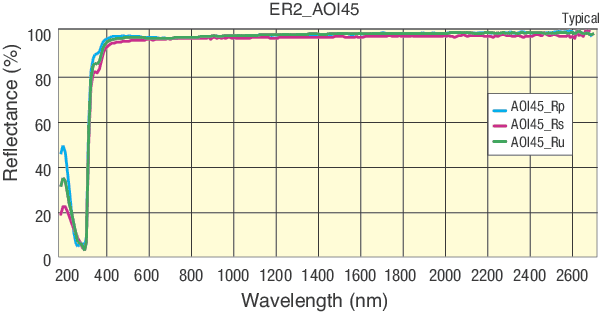

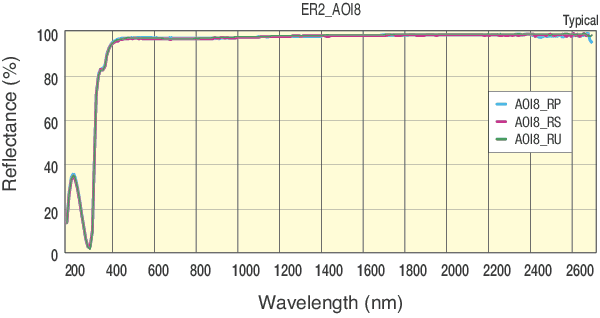

  Ravg>96%, Rmin>93% @ 480-1100 nm;Ravg>98.5%, Rmin>97% @ 1.1-20 µm
• 损伤阈值
  1 J/cm² with 10 ns pulses at 1064 nm, 20Hz
• 厚度公差
  ±0.2 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
