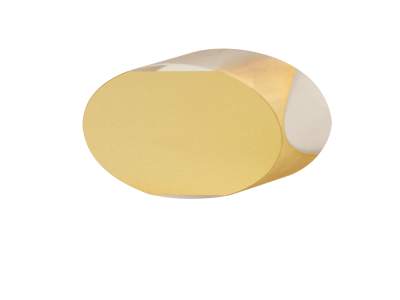

NEWPORT   优铂特    10E20ER.4     椭圆宽带金属膜反射镜

椭圆形反射镜，金，N-BK7，25.4 mm x 35.9 mm，λ/10，650-20,000 nm

10E20ER.4宽带椭圆形金镜是一种优良的通用宽带反射镜。这款短轴为25.4 mm（1.0英寸），长轴为35.9 mm（1.41英寸）的椭圆镜是由一个6.0 mm厚的N-BK7基板制成。ER.4保护金涂层非常适合要求对近红外到远红外的宽带反射应用。多层介质膜覆盖层保护金膜免受环境污染。10E20ER.4在650-1700nm范围内平均反射率大于96%，在1.7-20µm范围内平均反射率大于98%。该反射镜的表面平整度为λ/10，表面质量为40-20。

参数

• 波长区域
  Broadband
• 波长范围
  650-20000 nm
• 镜片形状
  Elliptical
• 镜片尺寸
  25.4 x 35.9 mm
• 厚度
  6.0 mm
• 材料
  N-BK7
• 涂层类型
  Protected Gold
• 涂层代码
  ER.4
• 表面质量
  40-20 scratch-dig
• 表面平面度
  λ/10 at 632.8 nm

• 入射角
  0-45°
• 通光孔径
  ≥central 80% of diameter
• S2 表面
  Ground
• 反射率

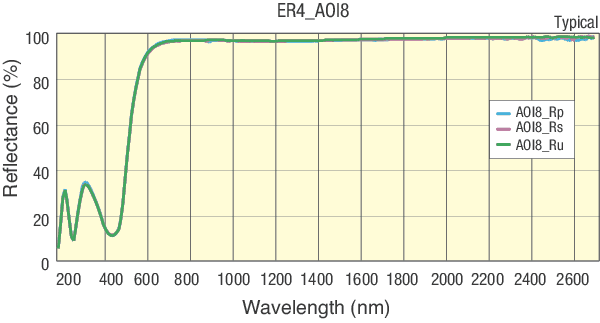

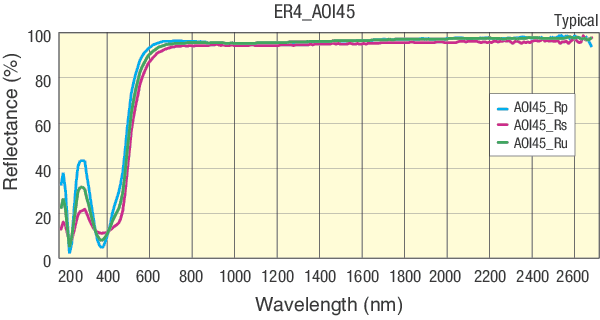

  Ravg>96%, Rmin>92% @ 650-1700 nmRavg>98%, Rmin>96% @ 1.7-20 µm
• 损伤阈值
  0.5 J/cm² with 10 ns pulses at 1064 nm, 20Hz
• 厚度公差
  ±0.2 mm
• 倒角
  0.38–1.14 mm face width
• 倒角公差
  45° ±15°
• 清洁
  See How to Clean Optics
