NEWPORT   优铂特    07SD520ER.2     经济型方形宽带金属膜反射镜

品牌: NEWPORT优铂特
型号: 07SD520ER.2
产品详情

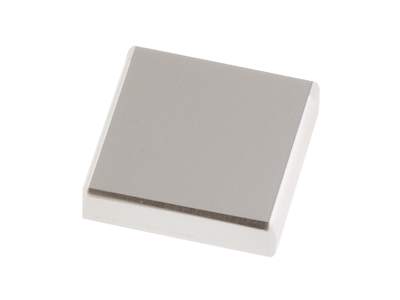

NEWPORT   优铂特    07SD520ER.2     经济型方形宽带金属膜反射镜


银反射镜,经济型,Borofloat,19.05 mm方形,λ/10,480-20,000 nm




07SD520ER.2是一款经济型宽带方形银镜。通过利用先进的抛光技术和我们的大批量生产,这些反射镜真正具有成本效益。这款19.05 x 19.05 mm(3/4 x 3/4 英寸)的方形反射镜由4.57 mm厚的Borofloat® 33镀有ER.2银涂层的基底制成。Borofloat® 33具有低热膨胀性,是大多数应用的优良基底。我们的ER.2保护银涂层是将低发射率银膜完全封装在多层介质膜叠层中,以防止银膜被氧化。该涂层在红外波段具有优良的宽带反射率,同时在可见光和近红外波段仍保持良好的性能。07SD520ER.2在480-1100 nm范围内平均反射率大于96%,在1.1-20 um范围内平均反射率大于98.5%。该反射镜表面平整度为λ/10,表面质量为60-40。




参数

  • 波长区域
    Broadband
  • 波长范围
    480-20000 nm
  • 镜片形状
    Square
  • 镜片尺寸
    19.05 x 19.05 mm
  • 厚度
    4.57 mm
  • 材料
    Borofloat® 33
  • 涂层类型
    Protected Silver
  • 涂层代码
    ER.2
  • 表面质量
    60-40 scratch-dig
  • 表面平面度
    λ/10 at 632.8 nm
  • 基板编号
    07SD520
  • 入射角
    0-15°
  • 通光孔径
    ≥central 80% of diameter
  • S2 表面
    Ground
  • 反射率
    Ravg>96%, Rmin>93% @ 480-1100 nm;Ravg>98.5%, Rmin>97% @ 1.1-20 µm
  • 损伤阈值
    1 J/cm², 10 ns pulses , 20 Hz at 1064 nm
  • 尺寸公差
    +0/-0.13 mm
  • 厚度公差
    ±0.25 mm
  • 倒角
    0.25-0.76 mm face width
  • 倒角公差
    45° ±15°
  • 清洁
    See How to Clean Optics
