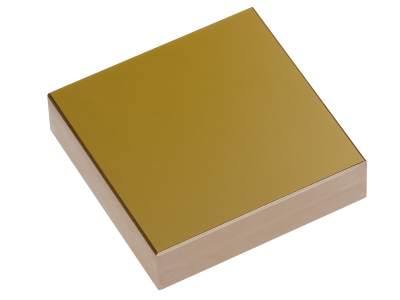

NEWPORT 优铂特 20SD520ER.4 经济型方形宽带金属膜反射镜
金反射镜，经济型，Borofloat，50.8 mm方形，λ/10，650-20,000 nm
20SD520ER.4是一款经济型宽带方形金镜。通过利用先进的抛光技术和我们的大批量生产，这些反射镜真正具有成本效益。这款50.8 x 50.8 mm（2.0 x 2.0 英寸）的方形反射镜由12.0 mm厚的Borofloat® 33镀有ER.4金涂层的基底制成。Borofloat® 33具有低热膨胀性，是大多数应用的优良基底。ER.4保护金涂层非常适合要求近红外到远红外宽带反射的应用。多层介质膜覆盖层保护金免受环境污染。20SD520ER.4在650-1700 nm范围内平均反射率大于96%，在1.7-20 um范围内平均反射率大于98%。该反射镜表面平整度为λ/10，表面质量为60-40。
参数
波长区域
Broadband
波长范围
650-20000 nm
镜片形状
Square
镜片尺寸
50.8 x 50.8 mm
厚度
12.7 mm
材料
Borofloat® 33
涂层类型
Protected Gold
涂层代码
ER.4
表面质量
60-40 scratch-dig
表面平面度
λ/10 at 632.8 nm
基板编号
20SD520
入射角
0-15°
通光孔径
≥central 80% of diameter
S2 表面
Ground
反射率
Ravg>96%, Rmin>92% @ 650-1700 nmRavg>98%, Rmin>96% @ 1.7-20 µm
损伤阈值
0.5 J/cm², 10 ns pulses , 20 Hz at 1064 nm
尺寸公差
+0/-0.13 mm
厚度公差
±0.25 mm
倒角
0.38-1.14 mm face width
倒角公差
45° ±15°
清洁
See How to Clean Optics
