NEWPORT 优铂特 S-2000A-422 具有自动重新调平功能的 S-2000A 高性能气动隔振器

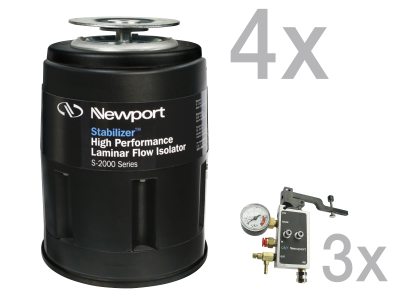

振动隔离器套件，四个 22 英寸 S-2000A气动隔离器

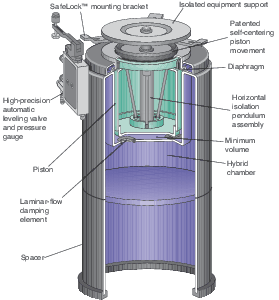

S-2000A-422 Stabilizer套件包括4个22英寸隔振器，并具有增强型水平指示器，凹陷的提升通道和一个可以显著降低磁导率的铝铸件结构，极大地提高了易用性。总负载容量为8000磅，这样的容量是隔离光学平台、大型检查设备和重型机械的理想选择。独特的层流阻尼是稳定器卓越性能的核心。与单个阻尼孔不同，稳定器采用了采用了成千上万个细孔，因此总体上具有更高的阻尼效率。混合腔设计使活塞运动和阻尼器气流之间的空气量最小化。该型号稳定器的特点如下：它在处理大小不一的干扰时具有更快的稳定时间；针对难以控制的、低于5Hz的低频信息，它拥有较低的固有频率从而对此提供出色的保护；它还将共振时的放大降至最低。使用获得专利的自定心活塞可以快速，轻松地进行安装。它们自动将活塞在其垂直冲程的顶部和底部居中，以确保在不限制运动的情况下实现最佳性能。使用SafeLock™安装支架时，将隔振器连接到光学平台时无需精确对准隔振器和平台上的孔。机械高度调节功能可快速轻松地将平台调平，并在地板不水平的时候补偿。内置的水平指示器提供视觉反馈，确保平台保持在正确的水平位置上。隔振器套件随附IPV-S1-KT调平阀套件、连接器、管道和其他安装所需的配件。

参数

• 隔离器高度
  22 in. (558.8 mm)
• 单个隔离器负载
  2000 lb (907 kg)
• 隔振器数量
  4
• 是否含连杆法兰
  No
• 浮子高度指示器
  Yes
• 自动定心
  Yes
• 稳定时间
  1.5 s
• 重复水准测量精度
  ±0.010 in. (0.254 mm)
• 高度调节
  +1.09/-0.25 in.
  (+27.7/-6.4 mm)
• 水平隔振，共振
  1.5 Hz
• 共振时的水平放大率
  9 dB

• 水平隔振，5 Hz
  85%
• 水平隔振，10 Hz
  95%
• 垂直共振频率
  1 Hz
• 共振时的垂直放大率
  10 dB
• 垂直隔振，5 Hz
  94%
• 垂直隔振，10 Hz
  98%
• 最大空气压力
  85 psi (586 kPa)
• 水平阻尼
  Oil
• 装箱重量
  270 lb (123 kg)
