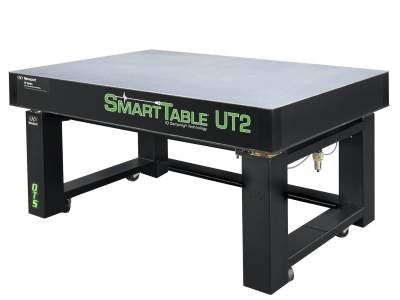

NEWPORT 优铂特 OTS-UT2-410-8-I 带气动隔离功能的可升级阻尼可调SmartTable ®光学平台
ST-UT2 SmartTable® 光学平台系统 ，4 英尺 x 10 英尺，厚 8 英寸
OTS-ST-410-8-I SmartTable® OTS™隔离式光学平台系统是将我们已获专利的SmartTable光学平台无与伦比的性能和价值与一个全新的，正在申请专利的隔离平台相结合，该隔离平台具有集成的附件可优化实验室的空间，组织和安全性。该系统包括8英寸厚的ST系列SmartTable，其宽度为4英尺，长度为10英尺，并在中心距1英寸的网格上分布着1/4-20孔。OTS™平台还将Newport的I-800气动隔离设计与全新的刚性框架设计集成在一起，以提供经济的隔离平台，具有卓越的隔离性能和无与伦比的附件。I-800隔离设计已被世界上一些要求最苛刻的OEM客户广泛使用，这些客户需要高性能，可靠和低成本的解决方案。SmartTable OTS光学平台系统可提供特殊供应的配件，以支持任何实验室不断增长的需求。所有OTS系统都将脚轮作为标配，以方便移动。
参数
类型
Optical Table System
光学平台支撑
Pneumatic Isolators Included
宽带阻尼
Constrained layer core, damped working surface and composite edge finish
调谐阻尼
2 Narrowband Precision Tuned Dampers
主动阻尼
Upgradable
宽度
4 ft.
长度
10 ft.
厚度
8 in.
工作表面高度
36.7 ±0.5 in.
安装孔
1/4-20
工作表面
3/16 in. thick 400 series ferromagnetic stainless steel
表面平面度
±0.004 in. over 2 ft. square
安装孔模式
1 in. grid
安装孔边距
0.5 in.
字母数字网格标识
Yes
密封孔类型
Easy clean non-corrosive high impact polymer conical cup, 0.75 in. deep
纤芯设计
Trussed honeycomb, vertically bonded closed cell construction, 0.010 in. steel sheet materials, 0.030 in. triple core interface
底部表皮材料
3/16 in. thick carbon steel
水平隔振，共振
1.9 Hz
共振时的水平放大率
12.5 dB
水平隔振，5 Hz
80%
水平隔振，10 Hz
94%
垂直共振频率
1.7 Hz
共振时的垂直放大率
15 dB
垂直隔振，5 Hz
86%
垂直隔振，10 Hz
96%
单个隔离器负载
800 lb
最大有效载荷
2140 lb
重量 - 台面
1060 lb
重量 - 系统
1352 lb
装箱重量 - 台面
1300 lb
装箱重量 - 系统
1682 lb
框架总成高度
28.7 ±0.5 in.
最大空气压力
85 psi
