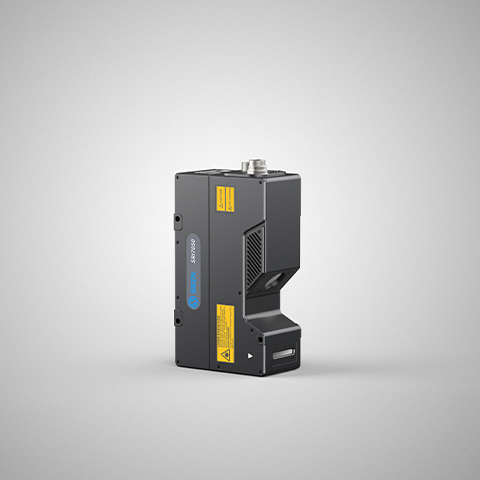

SSZN SRI7050 激光三维轮廓测量仪
产品介绍
技术规格
型号
| SRI7050 |
| 参考距离（CD） | 50mm |
| 测量范围 | Z 轴高度（FS） | +7.5mm, -8.5mm (FS=16mm) |
| X 轴宽度 | 近端 | 26mm |
| 参考距离 | 28mm |
| 远端 | 30mm |
| 光源 | 光源波长 | 405nm |
| 激光器等级 | 2M |
| 激光器输出功率 | 10mW |
| 重复精度 | Z 轴（高度） | 0.2μm |
| X 轴（宽度） | 2.5μm |
| 线性 | Z 轴（高度） | ±0.01%的F.S. |
| 轮廓数据间隔 | X 轴（宽度） | 10μm |
| X 轴轮廓点数 | 3200
|
| 扫描速度 | 750~10000Hz |
| 温度特性 | 0.01%的 F.S./℃ |
| 数据接口 | 1个100Base-TX/1000Base-T 以太网接口 |
| 输 入 | 差分编码器（触发）④、开始信号⑤ |
| 输入电压 | DC 24V（36W） |
| 工作温度 | 0～50℃ |
| 储存温度 | -20～70℃ |
| 工作湿度 | 35%～85% 无凝露 |
| ESD 防护 | 接触放电4kV、空气放电8kV，符合IEC 61000-4-2标准 |
| EFT防护 | 电源端口 2kV/5 或 100kHz、信号端口1kV/5或100kHz，符合IEC61000-4-4 标准 |
| 冲 击 | 每轴50Gs/3ms，符合IEC 68-2-27 Ea 标准 |
| 振 动 | 10Gs (10-500Hz) ，符合 IEC 68-2-6 Fc标准 |
| IP 等级 | IP67，符合IEC 60529标准 |
| 数据线（网线）型号 | L 型：SCB-HNET-HR2Z-3m/6m/10m I 型：SCB-HNET-HB2Z-3m/6m/10m |
| 数据线（IO 线）型号 | L 型：SCB-HIO-HR2Z-3m/6m/10m I 型：SCB-HIO-HB2Z-3m/6m/10m |
| 尺 寸 | 165.5 x 54 x 94.5mm |
| 重 量 | 约1100g |
