HAMAMATSU 滨松 S3072 硅 PIN 光电二极管
大面积高速硅 PIN 光电二极管
S3072 是一款具有相对较大受光面的硅 PIN 光电二极管，但在 45 MHz 时可提供出色的频率响应。此光电二极管适用于空间光传输（自由空间光学元件）和高速脉冲光探测。
特点
-受光面尺寸：φ3.0 mm
-截止频率：45 MHz（VR=24 V）
-高可靠性：TO-5 金属封装
| 受光面 | φ3 mm |
|---|
| 像素数 | 1 |
|---|
| 封装 | 金属 |
|---|
| 封装类别 | TO-5 |
|---|
| 散热 | 非冷却型 |
|---|
| 反向电压（最大值） | 50 V |
|---|
| 灵敏度波长范围 | 320 至 1060 nm |
|---|
| 最大灵敏度波长（典型值） | 920 nm |
|---|
| 感光灵敏度（典型值） | 0.54 A/W |
|---|
| 暗电流（最大值） | 10000 pA |
|---|
| 截止频率（典型值） | 45 MHz |
|---|
| 结电容（典型值） | 7 pF |
|---|
| 噪声等效功率（典型值） | 1.6×10-14 W/Hz1/2 |
|---|
| 测量条件 | Ta = 25°C，典型值，感光灵敏度：λ = 780 nm，暗电流：VR = 24 V，截止频率：VR = 24 V，结电容：VR = 24 V，f = 1 MHz，λ = λp，噪声等效功率：VR = 24 V，λ = λp，除非另有说明 |
|---|
光谱灵敏度特性

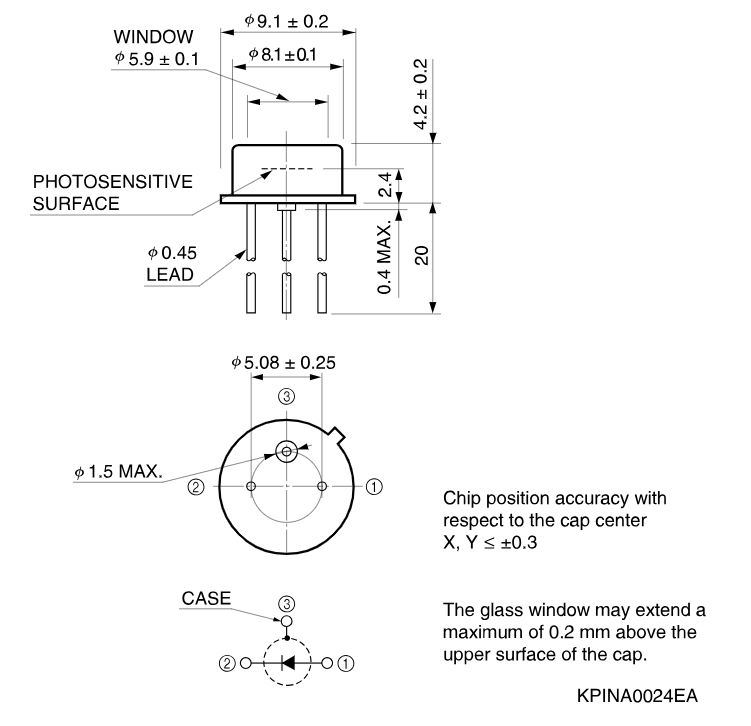

外形尺寸图（单位：mm）
