HAMAMATSU 滨松 S15137 硅 PIN 光电二极管
适用于可见光到红外波段光度测量的硅光电二极管
S15137 是为 YAG 激光器 (1.06 µm) 开发的硅 PIN 光电二极管。1.06 μm 的感光灵敏度为 0.57 A/W（典型值），比前代产品高约 1.5 倍。PIN 结构可实现高速响应和低电容。受光面大至 φ5 mm，简化了光轴校准。
特点
- 在红外区具有高灵敏度：0.57 A/W (λ = 1.06 µm)
- 高速响应：tr = 12.5 ns (VR = 100 V)
-低电容：Ct = 10 pF (VR = 100 V)
-大受光面：φ5 mm
-高可靠性：TO-8 金属封装
| 受光面 | φ5.0 mm |
|---|
| 像素数 | 1 |
|---|
| 封装 | 金属 |
|---|
| 封装类别 | TO-8 |
|---|
| 散热 | 非冷却型 |
|---|
| 反向电压（最大值） | 150 V |
|---|
| 灵敏度波长范围 | 360 至 1120 nm |
|---|
| 最大灵敏度波长（典型值） | 1000 nm |
|---|
| 感光灵敏度（典型值） | 0.57 A/W |
|---|
| 暗电流（最大值） | 10000 pA |
|---|
| 上升时间（典型值） | 0.0125 μs |
|---|
| 结电容（典型值） | 10 pF |
|---|
| 测量条件 | Ta = 25°C，典型值，感光灵敏度：λ = 1060 nm，暗电流：VR = 100 V，上升时间：VR = 100 V，RL = 50 Ω，λ = 1060 nm，10 ～ 90%，结电容：VR = 100 V，f = 10 kHz，除非另有说明 |
|---|

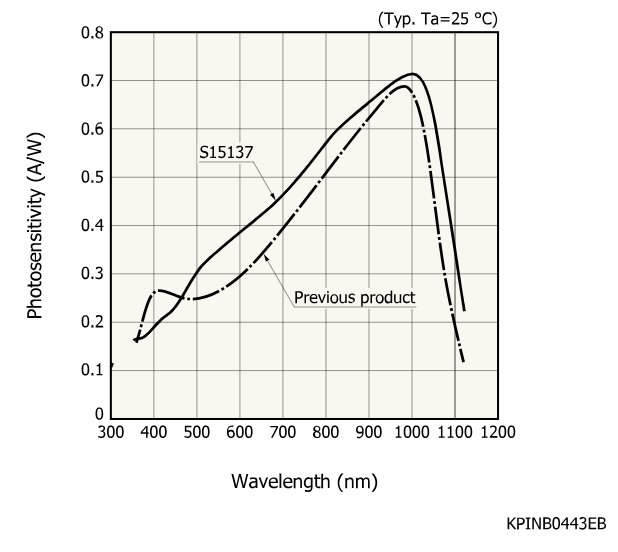

光谱灵敏度特性

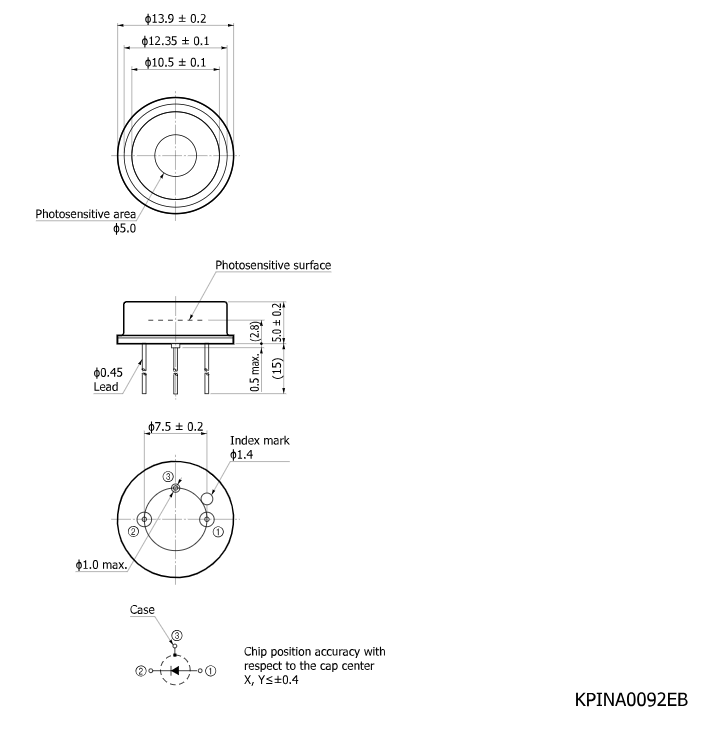

外形尺寸图（单位：mm）
