HAMAMATSU 滨松 S13885-256G 带放大器的光电二极管阵列
结合了信号处理 IC 的光电二极管阵列，适用于 X 射线检测
S13885 系列是带放大器并且在受光面贴有磷光片的光电二极管阵列，用于 X 射线检测。与前代产品（S11865 系列）相比，信号处理 IC 芯片有所改进，实现了更高的灵敏度。信号处理 IC 芯片采用 CMOS 工艺，并集成时序发生电路、移位寄存器、电荷放大器阵列、钳位电路和保持电路，从而简化了外部电路配置。可以通过将多个阵列排列成一排来配置一个狭长图像传感器。
特点
-数据率：最大 1 MHz
-像元间距：0.2 mm 间距 × 256 通道
-3.3 V 电源供电
-使用电荷放大器阵列进行同步积分
-零偏压光电二极管操作降低暗电流
-集成钳位电路可实现低噪声和宽动态范围
-集成时序发生电路允许在两个不同的脉冲时序下操作
-可检测能量范围：30 k 至 100 keV
| 影像尺寸 | 51.2 x 0.3 mm |
|---|
| 有效像素数 | 256 像素 |
|---|
| 像素尺寸 | 0.1 x 0.3 mm |
|---|
| 像素间距 | 0.2 mm |
|---|
| 电源电压 | 3.3 V |
|---|
| 闪烁体 | 磷光片 |
|---|
| 最大灵敏度波长 | 720 nm |
|---|
| 最大行速率 | 3844 行/秒 |
|---|
| 电荷放大器反馈电容 | 0.125 pF |
|---|
| 备注 | 用于 X 射线，高灵敏度型 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，最大灵敏度波长：无磷光片 |
|---|

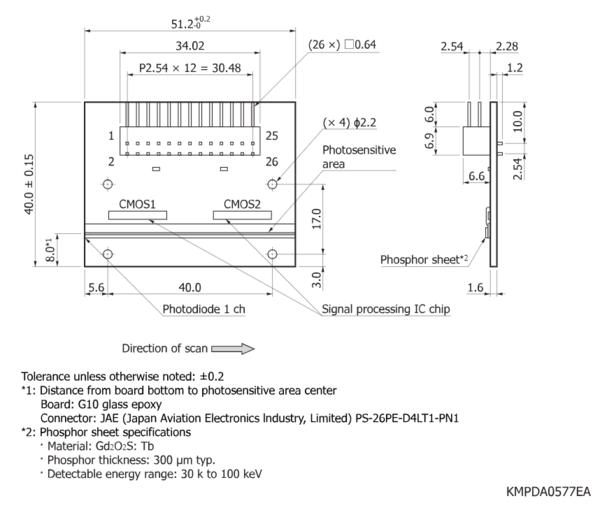

外形尺寸图（单位：mm）
