HAMAMATSU 滨松 S13683-02WT 颜色传感器
I2C 兼容颜色传感器
S13683-02WT 是一款支持集成电路总线 (I2C) 接口的颜色传感器。它对红光 (λp=615 nm)、绿光 (λp=530 nm)、蓝光 (λp=460 nm) 敏感，并将检测结果输出为每种颜色的 16 位数字数据。传感器会自动切换每种颜色的光电二极管，以便进行测量。灵敏度和积分时间可调节，因此可以在较宽范围内进行光测量。
特点
-兼容 I2C 接口
- 红光、绿光、蓝光和校正通道的连续测量
-校正通道
通道检测从滤波器外部进入的入射光。
该产品减去校正通道输出，以获得高精度的 RGB 数据。
-两步灵敏度切换（灵敏度比率 1：10）
-通过设置积分时间调节灵敏度（1 至 65535 倍）
-低电压（2.5 V 或 3.3 V）供电
-低消耗电流：典型值为 75 μA。
-带红外光截止滤波器
-宽动态范围（低增益：1 至 10 klx）
| 产品类型 | RGB 数字颜色传感器 |
|---|
| 封装材料 | 塑料 |
|---|
| 封装类型 | WL-CSP |
|---|
| 封装尺寸 | 1.75 × 1.25 × 0.45 mm |
|---|
| 受光面 | 1.22 × 0.56 mm |
|---|
| 灵敏度波长范围（蓝色） | 400 至 540 nm |
|---|
| 灵敏度波长范围（绿色） | 455 至 630 nm |
|---|
| 灵敏度波长范围（红色） | 575 至 660 nm |
|---|
| 最大灵敏度波长（蓝色） | 460 nm |
|---|
| 最大灵敏度波长（绿色） | 530 nm |
|---|
| 最大灵敏度波长（红色） | 615 nm |
|---|
| 感光灵敏度低范围（蓝色） | 3.35 计数/lx |
|---|
| 感光灵敏度低范围（绿色） | 7.61 计数/lx |
|---|
| 感光灵敏度低范围（红色） | 9.48 计数/lx |
|---|
| 感光灵敏度低范围（校正通道） | 1.66 计数/lx |
|---|
| 感光灵敏度高范围（蓝色） | 31.7 计数/lx |
|---|
| 感光灵敏度高范围（绿色） | 76.2 计数/lx |
|---|
| 感光灵敏度高范围（红色） | 94.5 计数/lx |
|---|
| 感光灵敏度高范围（校正通道） | 15.3 计数/lx |
|---|
| 工作温度 | -40 至 +85 摄氏度 |
|---|
| 储存温度 | -40 至 +100 摄氏度 |
|---|
| 备注 | 该传感器在红外区域（785 至 885 nm）也具有灵敏度。 |
|---|
| 测量条件 | 典型值 Ta = 25°C，Vdd = Vbus = 3.3 V，一个光源，除非另有说明 |
|---|

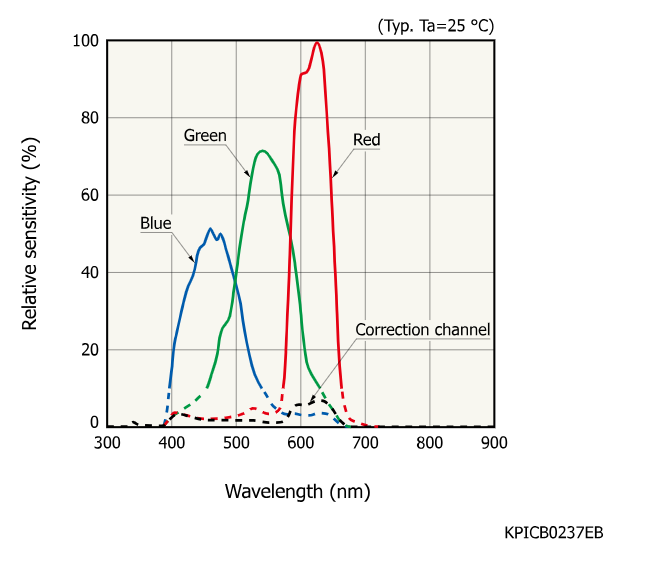

光谱灵敏度特性

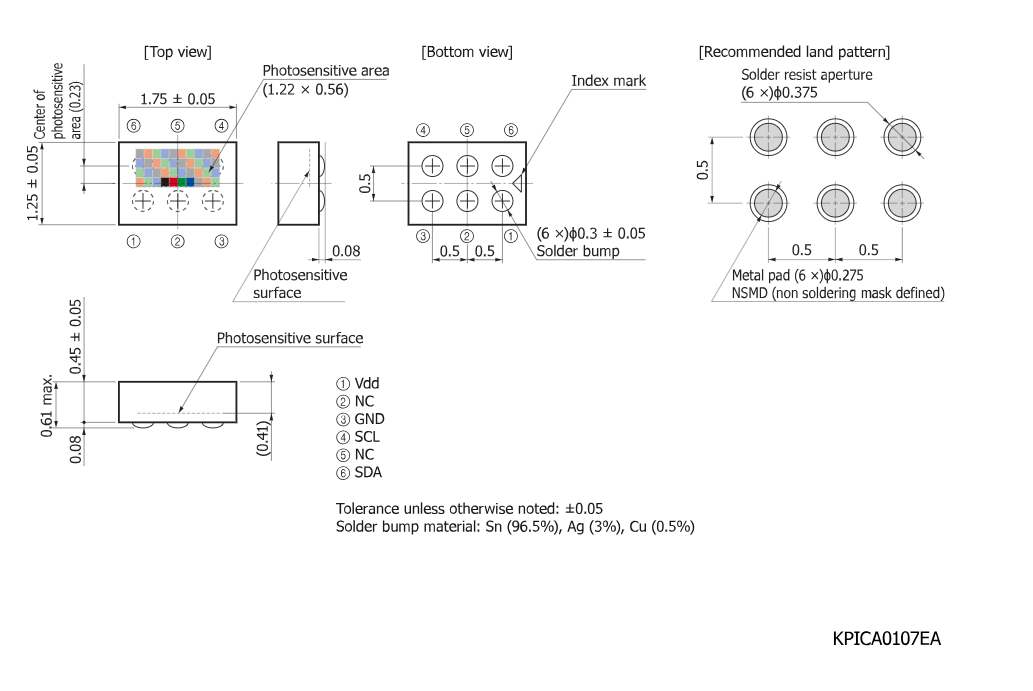

外形尺寸图（单位：mm）
