HAMAMATSU 滨松 H10721-110 光电倍增管模块
H10720 和 H10721 系列光电倍增管模块包含一个金属封装 PMT 和一个高压电源电路。内置 PMT 采用金属封装，直径与用于半导体光电检测器的 TO-8 金属封装相同。尽管这款 PMT 的外形尺寸与光电二极管一样小巧，但具有高增益、宽动态范围和高速响应等特点。有六种产品具有不同的灵敏度特性，如光谱响应范围。H10720 和 H10721 系列还包括用于光子计数测量的低暗计数的“P”型。H10720 系列为引脚输出类型，H10721 为柔性电缆输出类型。
可提供 +15V 输入类型 H11900/H11901 系列。
| 光阴极面区域形状 | 圆形 |
|---|
| 光阴极面区域尺寸 | 8 mm 直径 |
|---|
| 波长（短） | 230 nm |
|---|
| 波长（长） | 700 nm |
|---|
| 波长（峰值） | 400 nm |
|---|
| 尺寸 (W x H x D) | 50.0 mm x 22.0 mm x 22.0 mm |
|---|
| 输入电压 | +2.8 V 至 +5.5 V |
|---|
| 最大值 输入电压 | 5.5 V |
|---|
| 最大值 输入电流 | 2.7 mA |
|---|
| 最大值 输出信号电流 | 100 μA |
|---|
| 最大值 控制电压 | +1.1 V（输入阻抗 1 MΩ） |
|---|
| 建议的控制电压调节范围 | +0.5 V 至 +1.1 V（输入阻抗 1 MΩ） |
|---|
| [阴极] 亮度灵敏度最小值 | 80 μA/lm |
|---|
| [阴极] 亮度灵敏度典型值 | 105 μA/lm |
|---|
| [阴极] 蓝敏度指数（蓝色滤波器）典型值 | 13.5 |
|---|
| [阴极] 辐射灵敏度典型值 | 110 mA/W |
|---|
| [阳极] 亮度灵敏度最小值 | 80 A/lm |
|---|
| [阳极] 亮度灵敏度典型值 | 210 A/lm |
|---|
| [阳极] 辐射灵敏度典型值 | 2.2 x 105 A/W |
|---|
| [阳极] 暗电流（30 分钟后） 典型值 | 1 nA |
|---|
| [阳极] 暗电流（30 分钟后） 最大值 | 10 nA |
|---|
| [时间响应] 上升时间典型值 | 0.57 ns |
|---|
| 波纹噪声（峰间）最大值 | 0.1 mV |
|---|
| 建立时间最大值 | 10 s |
|---|
| 工作环境温度 | +5°C 至 +50°C |
|---|
| 存储温度 | -20°C 至 +50°C |
|---|
| 重量 | 76.5 g |
|---|

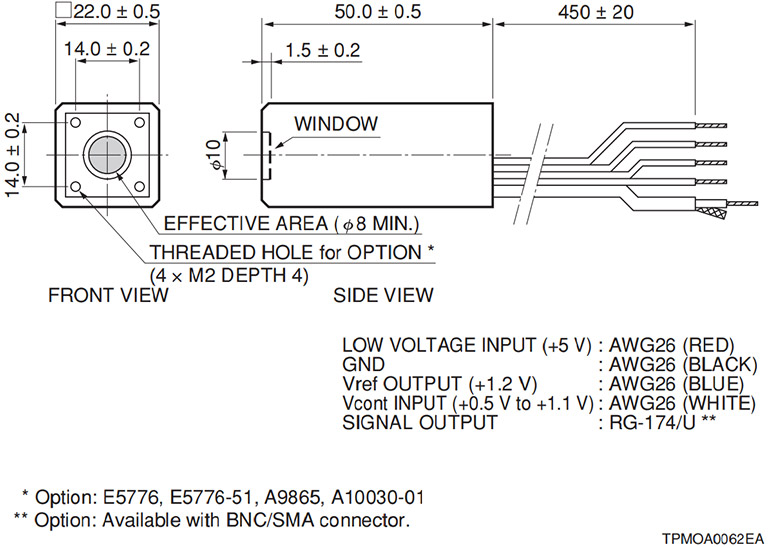

外形尺寸图（单位：mm）
