HAMAMATSU 滨松 H13543 光电倍增管模块
H13543 是一款光电传感器模块，包含一个 25-mm (1") 的方形金属封装光电倍增管和一个高压电源电路。
| 光阴极面区域形状 | 正方形 |
|---|
| 光阴极面区域尺寸 | 18 x 18 mm |
|---|
| 波长（短） | 300 nm |
|---|
| 波长（长） | 650 nm |
|---|
| 波长（峰值） | 420 nm |
|---|
| 尺寸 (W x H x D) | 33.0 x 33.0 x 50.0 mm |
|---|
| 输入电压 | +4.5 至 +5.5 V |
|---|
| 最大值 输入电压 | 6 V |
|---|
| 最大值 输入电流 | 5 mA |
|---|
| 最大值 输出信号电流 | 100 μA |
|---|
| 最大值 控制电压 | +0.9（输入阻抗 1 M Ω）V |
|---|
| 建议的控制电压调节范围 | +0.4 至 +0.8（输入阻抗 1 M Ω）V |
|---|
| [Cathode] 亮度灵敏度最小值 | 60 μA/lm |
|---|
| [Cathode] 亮度灵敏度典型值 | 80 μA/lm |
|---|
| [Cathode] 蓝敏度指数 (CS 5-58) 典型值 | 9.5 |
|---|
| [Cathode] 辐射灵敏度典型值 | 80 mA/W |
|---|
| [Anode] 亮度灵敏度最小值 | 40 A/lm |
|---|
| [Anode] 亮度灵敏度典型值 | 160 A/lm |
|---|
| [Anode] 辐射灵敏度典型值 | 1.6 x 105 A/W |
|---|
| [Anode] 暗电流（30 分钟后） 典型值 | 2 nA |
|---|
| [Anode] 暗电流（30 分钟后） 最大值 | 20 nA |
|---|
| [Time Response] 上升时间典型值 | 1.6 ns |
|---|
| 波纹噪声（峰间）最大值 | 0.5 mV |
|---|
| 建立时间最大值 | 10 s |
|---|
| 工作环境温度 | +5 至 +50 °C |
|---|
| 储存温度 | -20 至 +50 °C |
|---|
| 重量 | 110 g |
|---|

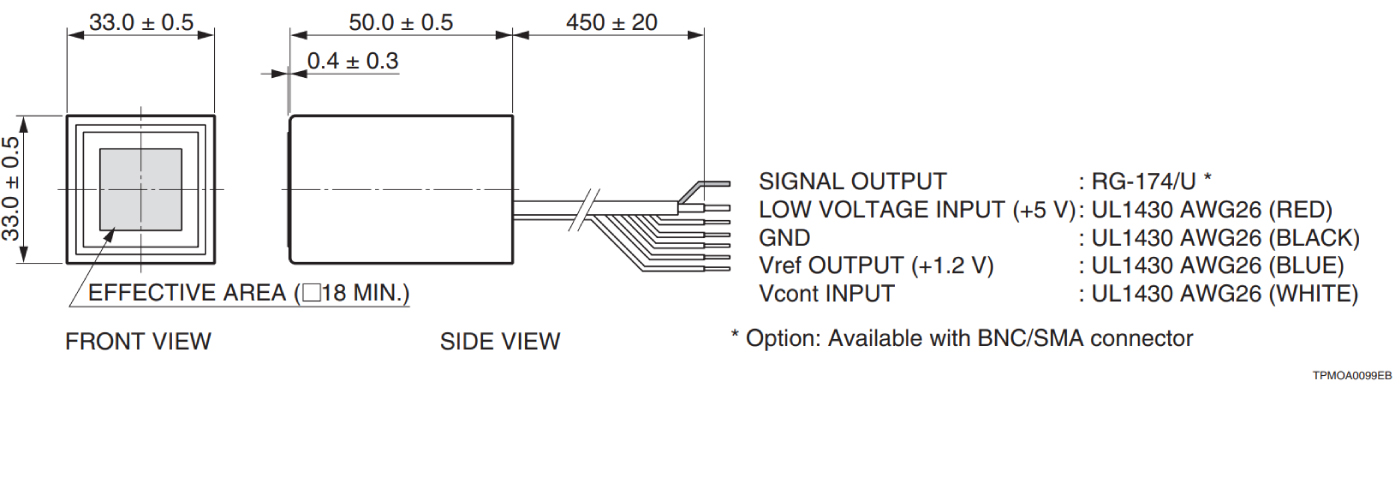

外形尺寸图（单位：mm）
