HAMAMATSU 滨松 S7034-0907S CCD 面阵图像传感器
薄型背照式 FFT-CCD
S7034-0907S 系列 FFT-CCD 图像传感器专门设计用于科学用途中的微弱测光。S7034-0907S 在水平 CCD 寄存器中具有较大的满阱容量。通过使用像素合并操作，S7034-0907S 可以用作具有较大横向长度的线阵图像传感器。因此，S7034-0907S 适合用于分光光度测定。与通过外部电路以数字方式添加信号的传统方法相比，像素合并操作显著提高了信噪比和信号处理速度。单级电子制冷器内置在封装内。在室温运行时，设备可通过单级制冷器冷却至 -10°C，而无需使用任何其他制冷技术。此外，由于 CCD 芯片和电子制冷器都是密封的，因此无需干燥空气，易于操作。
特点
- 线 binning、像素拼接。
- 在最大灵敏度波长下，量子效率大于 90%。
- 宽光谱范围
-宽动态范围
-MPP 操作
- 内置电子制冷器
| 类型 | 像素合并型
大容量满阱型 |
|---|
| 影像尺寸 | 12.288 x 2.928 mm |
|---|
| 有效像素数 | 512 x 122 像素 |
|---|
| 像素尺寸 | 24 x 24 μm |
|---|
| 光谱响应范围 | 200 至 1100 nm |
|---|
| 行速率（典型值） | 316 行/秒 |
|---|
| 行速率（最大值） | 767 行/秒 |
|---|
| 暗电流（典型值） | 100 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 30 e- rms |
|---|
| 制冷 | 单级电子冷却 |
|---|
| 窗材 | 蓝宝石 |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 |
|
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，帧速率：全线 binning，暗电流：MPP 模式 |
|---|

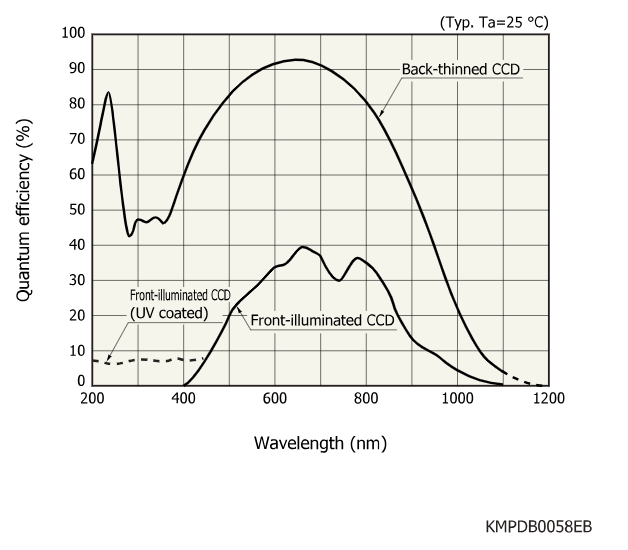

光谱灵敏度特性

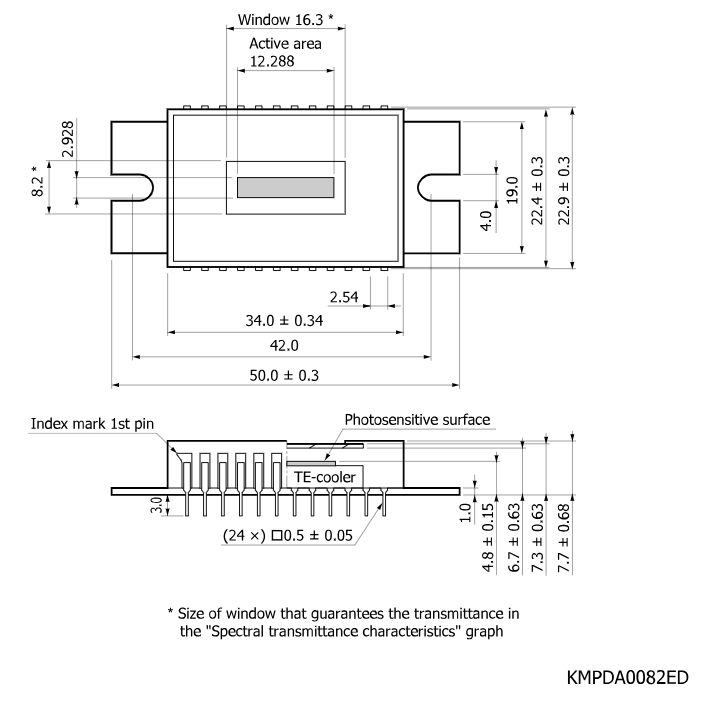

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
