HAMAMATSU 滨松 S10420-1106NW-01 CCD 面阵图像传感器
更优的标准具特性、低噪声型、高抗紫外线性
S10420-1106NW-01 是专为光谱仪设计的薄型背照式 CCD 图像传感器。有两种类型，包括高速型（S11071 系列）和低噪声型（S10420-01 系列），具有改进的标准具特性。S10420-1106NW-01 具有近乎平坦的光谱响应特性，在紫外到近红外区域具有高量子效率。
特点
-更优的标准具特性
-在宽光谱范围内具有高灵敏度和近乎平坦的光谱响应特性
-高 CCD 节点灵敏度：6.5 uV/e-
-高满阱容量和宽动态范围
-像素尺寸：14 × 14 μm
-高抗紫外线性
| 类型 | 像素合并型
低标准具型 |
|---|
| 影像尺寸 | 28.672 x 0.896 mm |
|---|
| 有效像素数 | 2048 x 64 像素 |
|---|
| 像素尺寸 | 14 x 14 μm |
|---|
| 光谱响应范围 | 120 至 1100 nm |
|---|
| 行速率（典型值） | 106 行/秒 |
|---|
| 行速率（最大值） | 200 行/秒 |
|---|
| 暗电流（典型值） | 50 e-/像素/秒 |
|---|
| 读出噪声（典型值） | 6 e- rms |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 无（临时窗） |
|---|
| 封装 | 陶瓷 |
|---|
| 专用驱动电路 | C11287 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，帧速率：全线 binning |
|---|

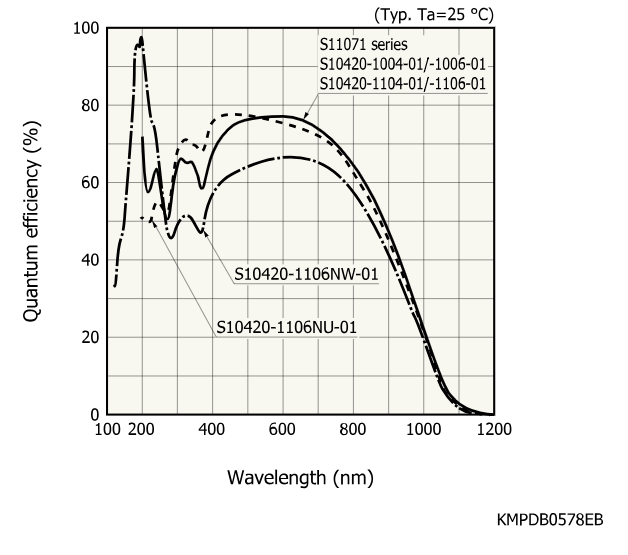

光谱灵敏度特性

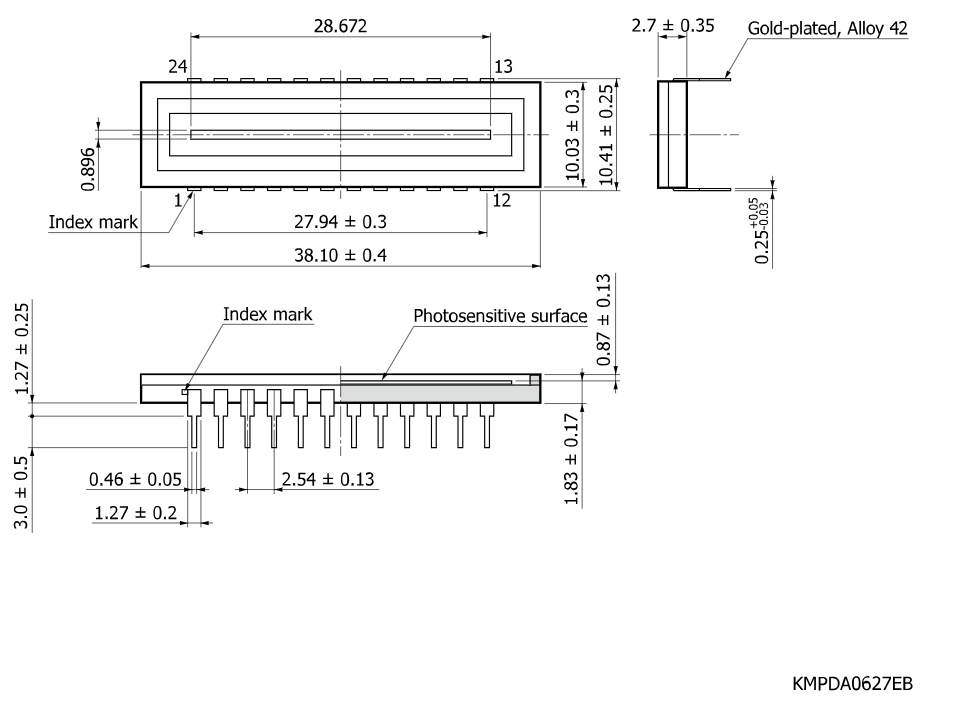

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
