HAMAMATSU 滨松 S11639-21 CMOS 线阵图像传感器
高灵敏度，像素垂直长度较长的受光面，表面贴装型
S11639-21 是一款高灵敏度 CMOS 线阵图像传感器，使用像素垂直长度较长的受光面 (14 × 200 µm)。其他特点包括在紫外区域中的高灵敏度和对紫外线性的高耐受性。S11639-21 采用 5 V 单电源供电，适用于低成本光谱仪。
特点
-像素尺寸：14 × 200 μm
-2048 像素
-有效光敏区长度：28.672 mm
-高灵敏度：1300 V/(lx･s)
-在紫外至近红外区域具有高灵敏度
（光谱响应范围：200 至 1000 nm）
-全像素同步电荷积分
-可变积分时间功能（电子快门功能）
-5 V 单电源供电
-内置时序发生电路允许仅使用起动和时钟脉冲输入即可运行
-信号数据率：最大 10 MHz
应用示例 (SD-OCT)
SD-OCT
来自宽带波长光源的光照射到样品上，干涉光光谱发散，然后被线阵图像传感器检测到。通过对获得的波长信息进行傅里叶变换，获得样品深度方向的图像。
用于 OCT 的其他产品
线性编码器
这款线阵图像传感器具有矩形像素、高行速率和全局快门功能，适用于线性编码器的绝对踪迹读取。
详细参数
| 类型 | 高灵敏度型 |
|---|
| 影像尺寸 | 28.672 x 0.200 mm |
|---|
| 有效像素数 | 2048 x 1 像素 |
|---|
| 像素尺寸 | 14 x 200 μm |
|---|
| 光谱响应范围 | 200 至 1000 nm |
|---|
| 行速率（最大值） | 4672 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 石英 |
|---|
| 封装 | 表面贴装型陶瓷 |
|---|
| 测量条件 | 典型值 Ta = 25°C，Vdd = 5 V，V(CLK) = V(ST) = 5 V，f(CLK) = 10 MHz，除非另有说明 |
|---|

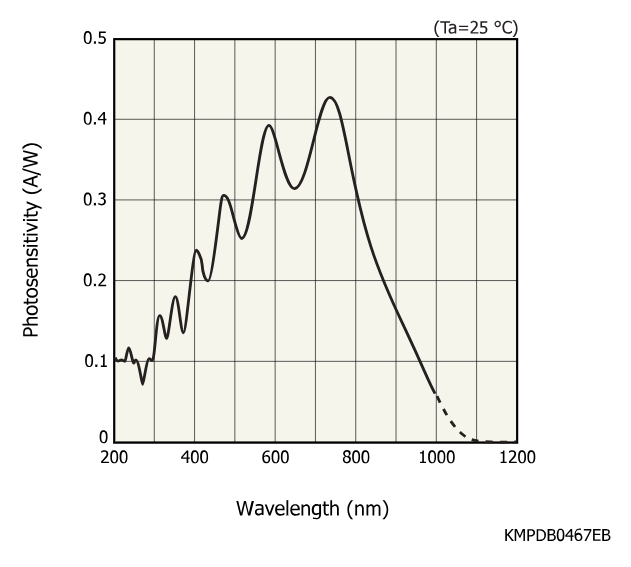

光谱灵敏度特性

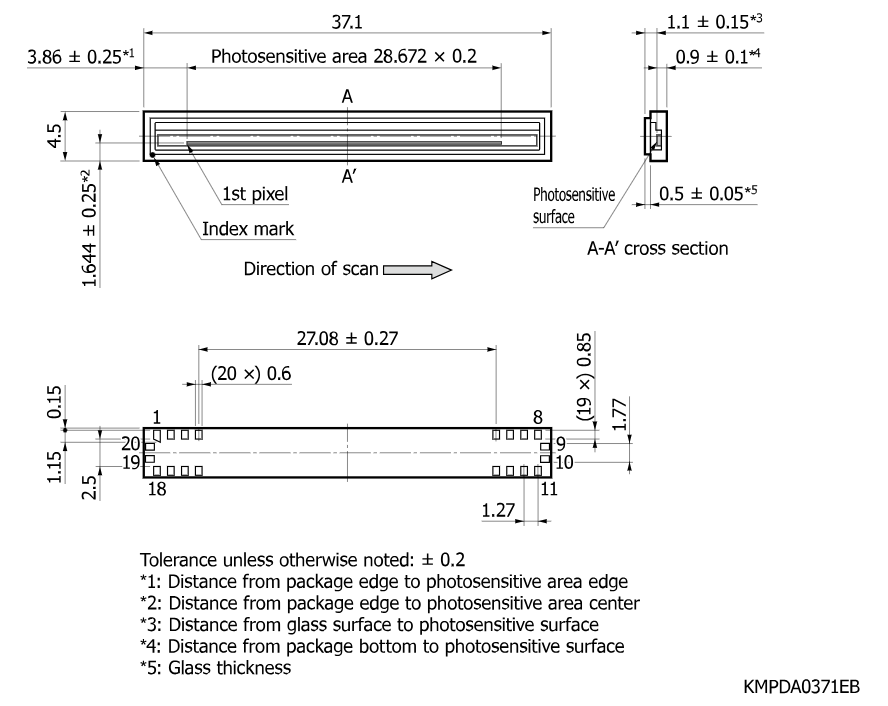

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
