HAMAMATSU 滨松 S15729-01 CCD 线阵图像传感器
带有抗反射膜的前照式 CCD 线阵图像传感器，具有高速响应和高近红外灵敏度
S15729-01 是一款专为 SD-OCT 设计的前照式 CCD 线阵图像传感器。该传感器的最大读取速度达 70 kHz，窗材具有专用于近红外区域的抗反射膜。
特点
- 窗材：带有抗反射膜的硼硅玻璃
- 像素尺寸：10 × 180 μm
- 2048 像素
- 高速多端口读出
[readout speed: 40 MHz max. (× 4 ports)]
- 在近红外区域具有高灵敏度
- 图像延迟：典型值为 0.1%

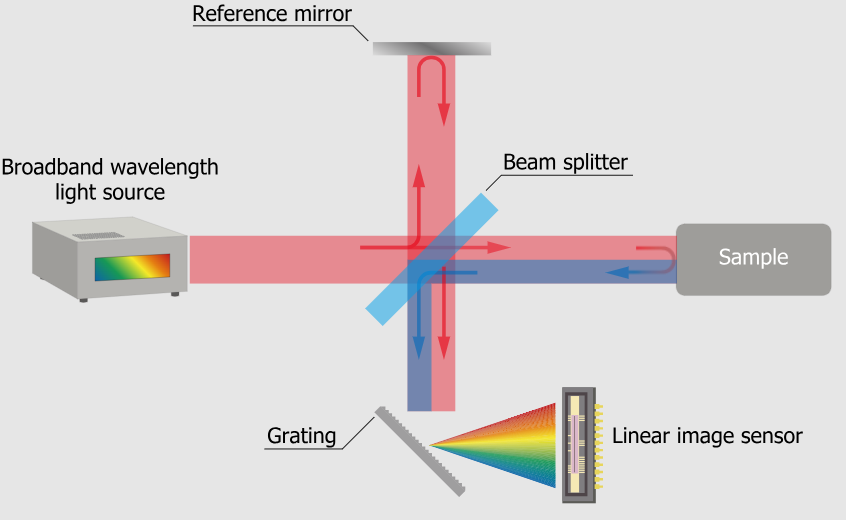

应用示例 (SD-OCT)
SD-OCT
来自宽带波长光源的光照射到样品上，干涉光光谱发散，然后被线阵图像传感器检测到。通过对获得的波长信息进行傅里叶变换，获得样品深度方向的图像。
用于 OCT 的其他产品
线性编码器
这款线阵图像传感器具有矩形像素、高行速率和全局快门功能，适用于线性编码器的绝对踪迹读取。
详细参数
| 类型 | 高速型 |
|---|
| 影像尺寸 | 20.48 x 0.18 mm |
|---|
| 有效像素数 | 2048 x 1 像素 |
|---|
| 像素尺寸 | 10 x 180 μm |
|---|
| 光谱响应范围 | 400 至 1100 nm |
|---|
| 行速率（典型值） | 36000 行/秒 |
|---|
| 行速率（最大值） | 70000 行/秒 |
|---|
| 读出噪声（典型值） | 40 e- rms |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 带有抗反射膜的硼硅玻璃 |
|---|
| 封装 | 陶瓷 |
|---|
| 测量条件 | 典型值 Ta = 25°C，除非另有说明，操作条件：典型值 |
|---|

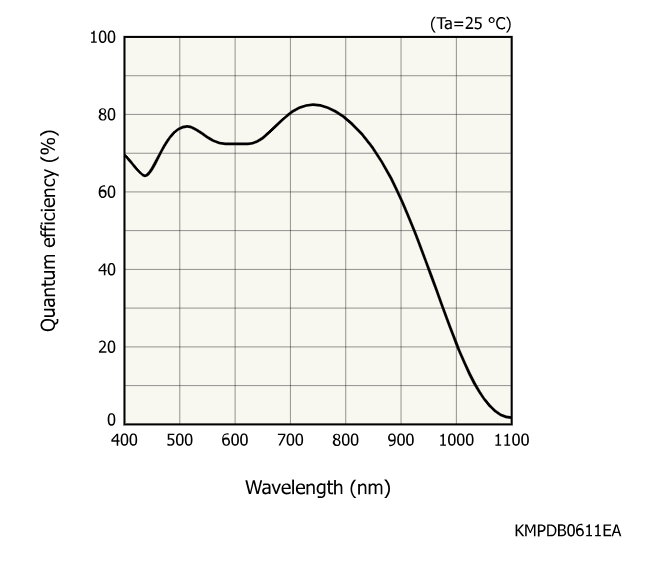

光谱灵敏度特性

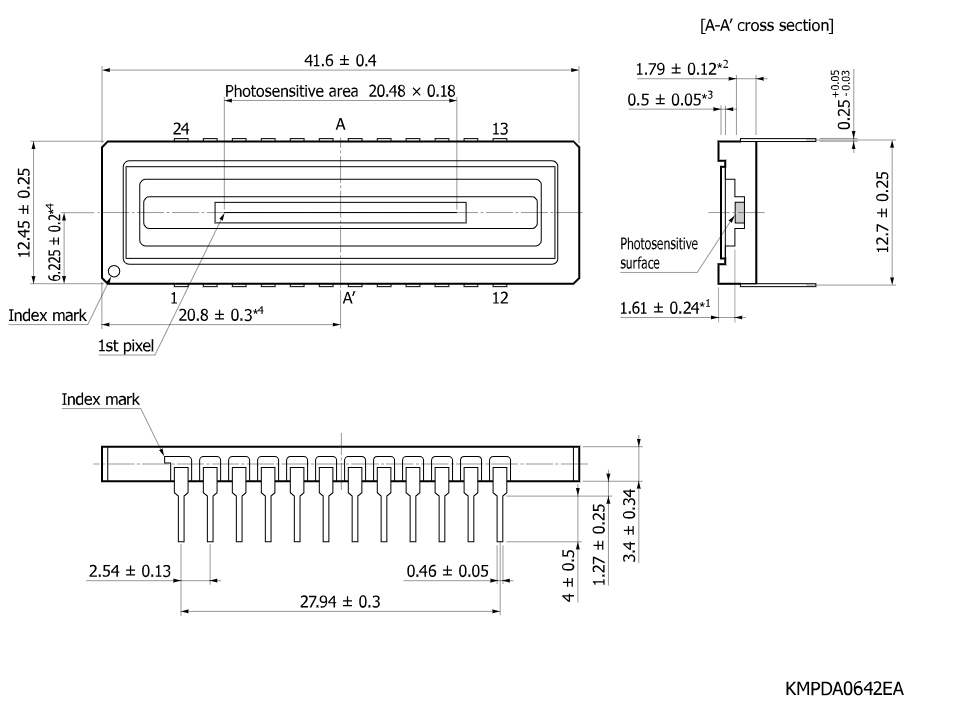

外形尺寸图（单位：mm）
