HAMAMATSU 滨松 S16528-1024-11 CMOS 线阵图像传感器
高灵敏度
像素垂直长度较长的受光面（具有遮光像素）
S16528-1024-11 是一款高灵敏度 CMOS 线阵图像传感器，使用垂直方向具有长像素 (28× 200 µm) 的受光面。其他特点包括在紫外区域中的高灵敏度和对紫外线性的高耐受性。S16528-1024-11 采用 5 V 单电源供电，适用于低成本光谱仪。
特点
- 像素尺寸：28 × 200 μm
- 有效像素数：1002，每端 5 像素：光学黑体
- 有效光敏区长度：28.056 mm
- 高灵敏度：2600 V/(lx·s)
- 在紫外至近红外区域具有高灵敏度 （光谱响应范围：200 至 1000 nm）
- 全像素同步电荷积分
- 可变积分时间功能（电子快门功能）
- 5 V 单电源供电
- 内置时序发生电路允许仅使用起动和时钟脉冲输入即可运行
- 信号数据率：最大 10 MHz
| 类型 | 高灵敏度型 |
|---|
| 影像尺寸 | 28.672 x 0.200 mm |
|---|
| 有效像素数 | 1002 x 1 像素 |
|---|
| 像素尺寸 | 28 x 200 μm |
|---|
| 光谱响应范围 | 200 至 1000 nm |
|---|
| 行速率（最大值） | 8960 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 石英 |
|---|
| 封装 | LCP |
|---|
| 测量条件 | 典型值 Ta = 25°C，Vdd = 5 V，V(CLK) = V(ST) = 5 V，f(CLK) = 10 MHz，除非另有说明 |
|---|

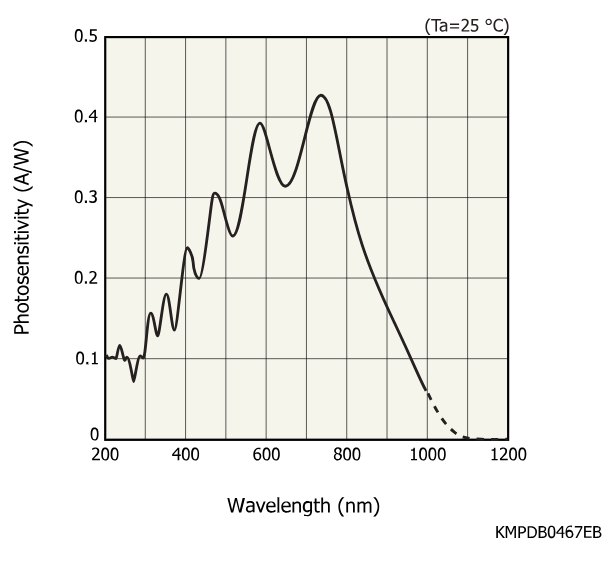

光谱灵敏度特性

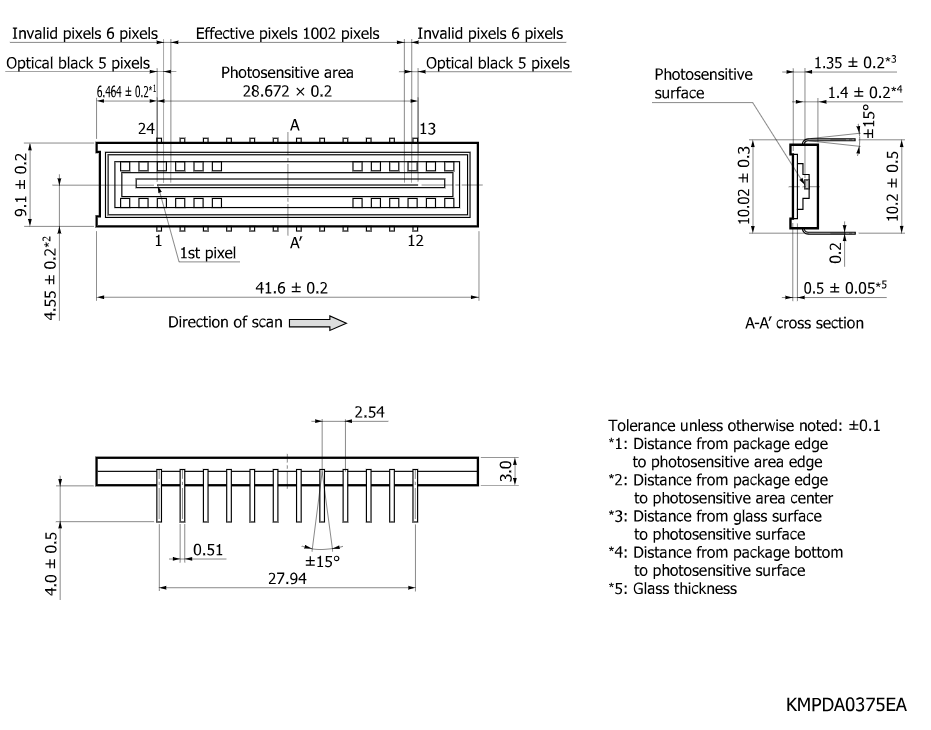

外形尺寸图（单位：mm）
微信/手机： 18938648240 QQ : 1605935956 电话 : 075583317774 Email : 1605935956@qq.com
外形尺寸图（单位：mm）
