HAMAMATSU 滨松 S11720-20 CMOS 线阵图像传感器
长受光面图像传感器，CMOS 芯片排列成一排
S11720 系列是专为紧密接触光学系统开发的 CMOS 线阵图像传感器。这款长受光面图像传感器具有排列成一排的 CMOS 芯片，可通过一个相机装置 [195 mm (S11720-20), 390 mm (S11720-40)] 进行宽范围读出。它还支持高灵敏度 (40800 V/lx･s) 和快速读出 (45.4 klines/s)。
特点
-像素尺寸：127 × 127 μm
-像素数：1536（256 × 6 芯片）
-有效光敏区长度：194.97 mm
-快速读出：45.4 klines/s
-高灵敏度：40800 V/lx·s（增益率 = 8）
-全像素同步积分
-5 V 电源供电
-SPI 通信功能
-内置 16 位 AD 转换器
| 类型 | 快速读出型 |
|---|
| 影像尺寸 | 194.972 × 0.127 mm |
|---|
| 有效像素数 | 1536 x 1 像素 |
|---|
| 像素尺寸 | 127 x 127 μm |
|---|
| 光谱响应范围 | 400 至 1000 nm |
|---|
| 行速率（最大值） | 45400 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 硅树脂 |
|---|
| 封装 | 玻璃环氧树脂 |
|---|

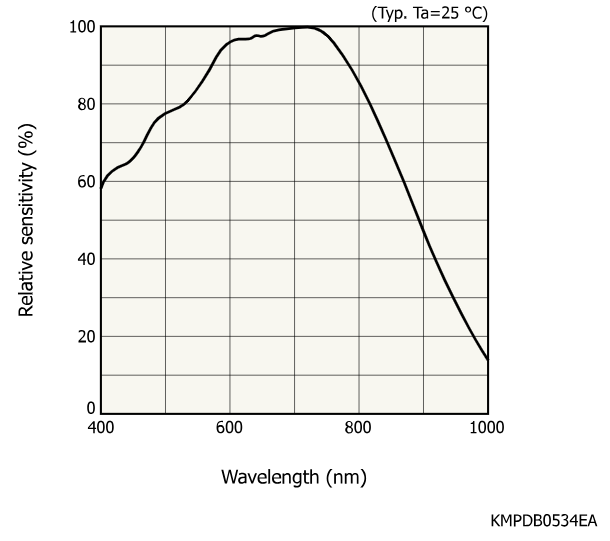

光谱灵敏度特性

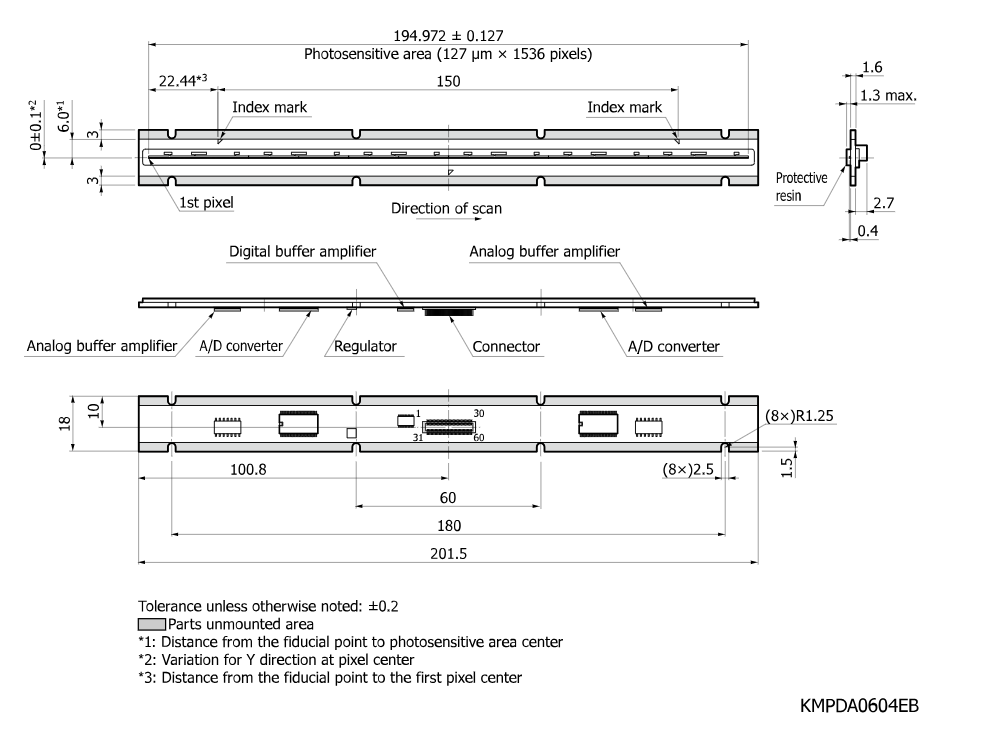

外形尺寸图（单位：mm）
