HAMAMATSU 滨松 S13434-2496 CMOS 线阵图像传感器
像素尺寸：5.25 × 63.5 μm，2496 像素，紧凑，薄型封装
S13434-2496 是一款线阵图像传感器，专为条码扫描器、编码器和其他各种类型的扫描用途开发。它是一种 COB（板载芯片）型，采用紧凑（接近芯片尺寸）和薄型（是前代产品厚度的一半，0.8 mm）封装。它使用 3.3 V 单电源供电，具有低功耗和高灵敏度的特点。
特点
-像素尺寸：5.25 × 63.5 μm
-2496 像素
-有效光敏区长度：13.104 mm
-3.3 V 单电源供电
-内置时序发生电路；
只需一个起动脉冲和时钟脉冲即可操作
-信号数据率：最大 2 MHz
-小输入结电容：5 pF
-紧凑、薄型封装：13.8 × 2.1 × 0.8t mm
| 类型 | 树脂密封型封装 |
|---|
| 影像尺寸 | 13.104 x 0.0635 mm |
|---|
| 有效像素数 | 2496 x 1 像素 |
|---|
| 像素尺寸 | 5.25 x 63.5 μm |
|---|
| 光谱响应范围 | 400 至 1000 nm |
|---|
| 行速率（最大值） | 796 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 环氧树脂 |
|---|
| 封装 | 玻璃环氧树脂 |
|---|
| 测量条件 | 典型值 Ta = 25°C，Vdd = 3.3 V，V(CLK) = V(ST) = 3.3 V，f(CLK) = 2 MHz，除非另有说明 |
|---|

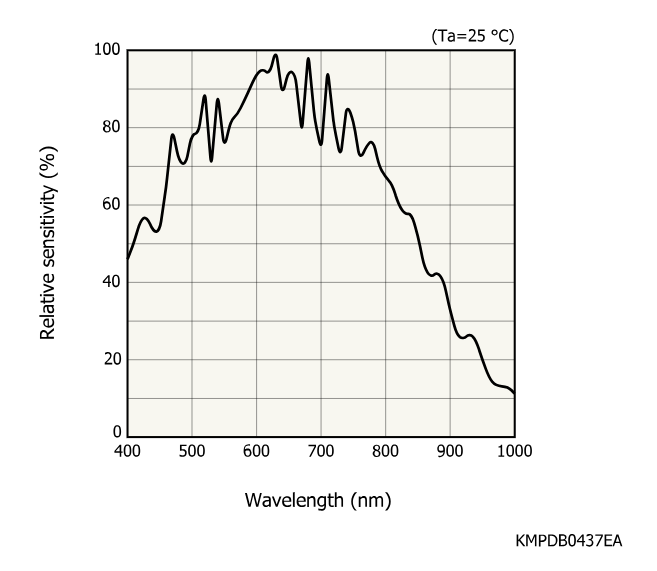

光谱灵敏度特性

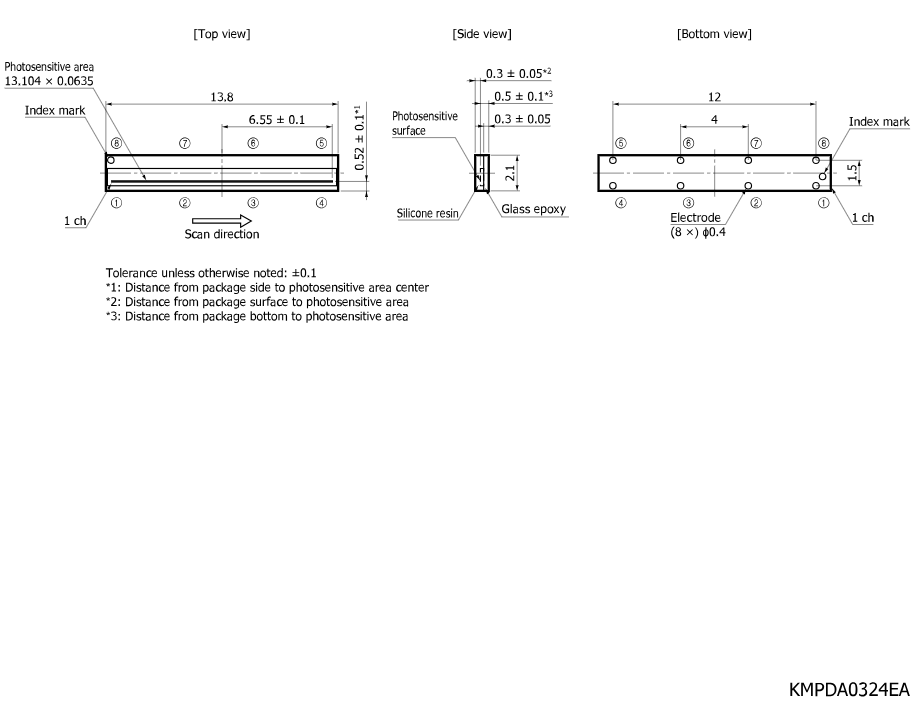

外形尺寸图（单位：mm）
