HAMAMATSU 滨松 S15611 CMOS 线阵图像传感器
40 MHz 工作频率，数字输出
S15611 是一款 CMOS 线阵图像传感器，最大读出速度达到 40 MHz，最大线速为 34 kHz。图像传感器具有时序发生电路、偏压发生器和 12 位 AD 转换器，且因采用数字 I/O 而便于操作。
特点
-像素尺寸：7 × 200 μm
-像素数：1024
- 有效光敏区长度：7.168 mm
-快速读出：最大 40 MHz
-全像素同步积分
-具有可变积分时间功能
（电子快门功能）
-3.3 V 单电源电压供电
-SPI 通信功能
（部分读出，偏移调整）
-内置 12 位 AD 转换器

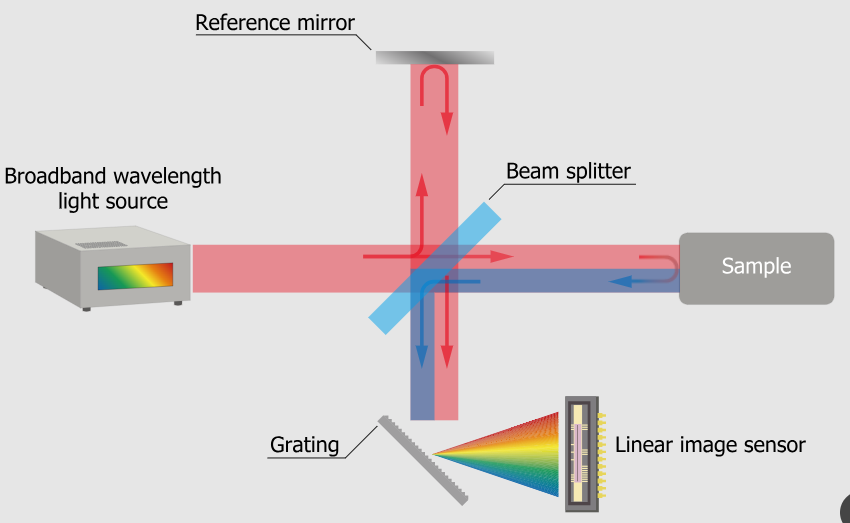

应用示例 (SD-OCT)
SD-OCT
来自宽带波长光源的光照射到样品上，干涉光光谱发散，然后被线阵图像传感器检测到。通过对获得的波长信息进行傅里叶变换，获得样品深度方向的图像。

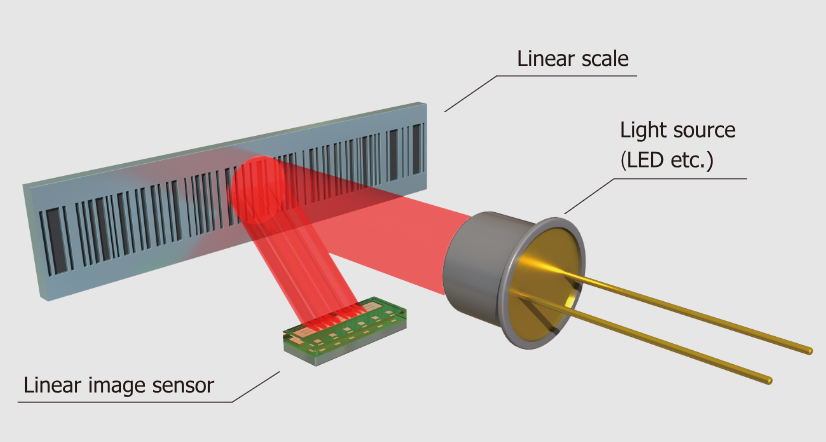

线性编码器
这款线阵图像传感器具有矩形像素、高行速率和全局快门功能，适用于线性编码器的绝对踪迹读取。
| 类型 | 快速读出型 |
|---|
| 影像尺寸 | 7.168 × 0.2 mm |
|---|
| 有效像素数 | 1024 x 1 像素 |
|---|
| 像素尺寸 | 7 x 200 μm |
|---|
| 光谱响应范围 | 400 至 1000 nm |
|---|
| 行速率（最大值） | 34000 行/秒 |
|---|
| 制冷 | 非冷却型 |
|---|
| 窗材 | 硼硅玻璃 |
|---|
| 封装 | 陶瓷 |
|---|
| 测量条件 | 线速：读出所有像素（1024 像素）时 |
|---|
光谱灵敏度特性

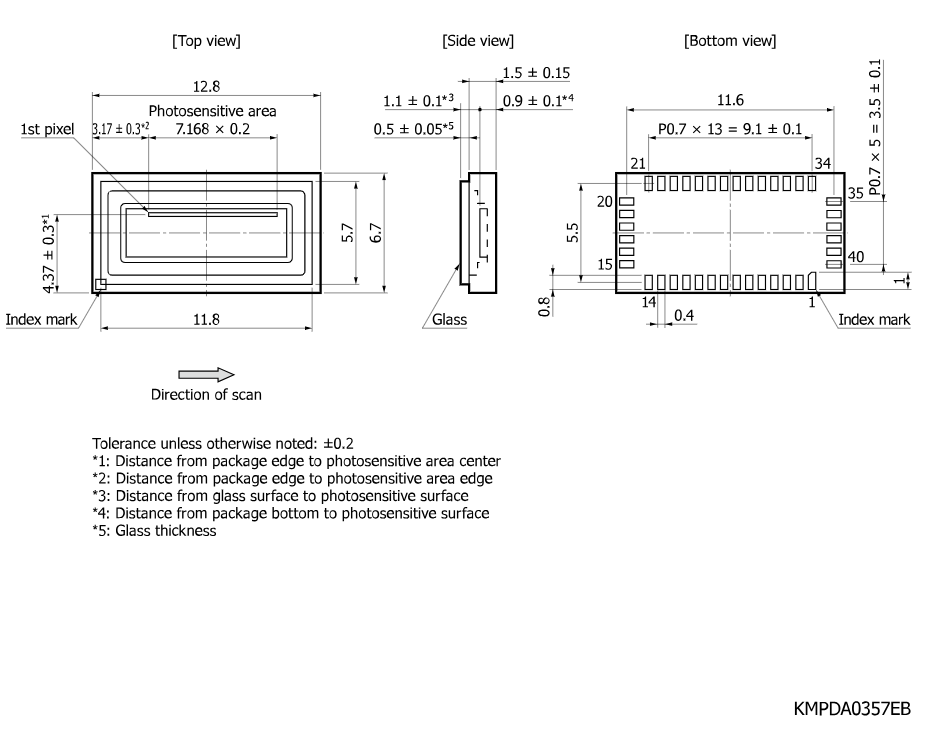

外形尺寸图（单位：mm）
