HAMAMATSU 滨松 L9455-01/-02 5 W 氙气闪光灯模块
这些光源模块将一个 5 W 氙气闪光灯与电源及触发开关相集成，以获得较高的光源性能，包括高亮度效率、高稳定性和长寿命。

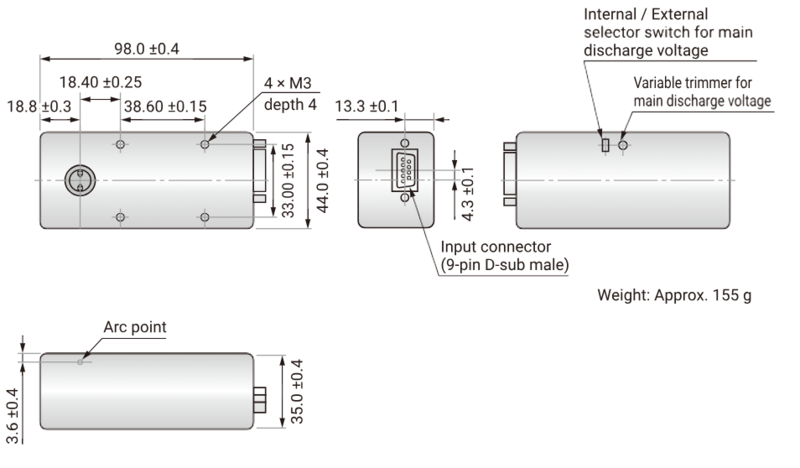

外形尺寸图（单位：mm）
高稳定性型号（标准型）
L9455-01/-02
输入连接器（9 针 D-sub）连接
| 针数 | 信号 |
|---|
| 1 | +输入电压
（11 V 至 28 V） |
|---|
| 2 | +输入电压
（11 V 至 28 V） |
|---|
| 3 | +主放电电压控制
（3.2 V 至 4.8 V） |
|---|
| 4 | 触发输入 RTN. |
|---|
| 5 | +触发输入
（5V 至 10V） |
|---|
| 6 | 输入电压 RTN. |
|---|
| 7 | 输入电压 RTN. |
|---|
| 8 | 主放电电压控制 RTN。 |
|---|
| 9 | 无连接 |
|---|
备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。
使用机箱或 M3 安装螺钉孔进行 GND. 连接。

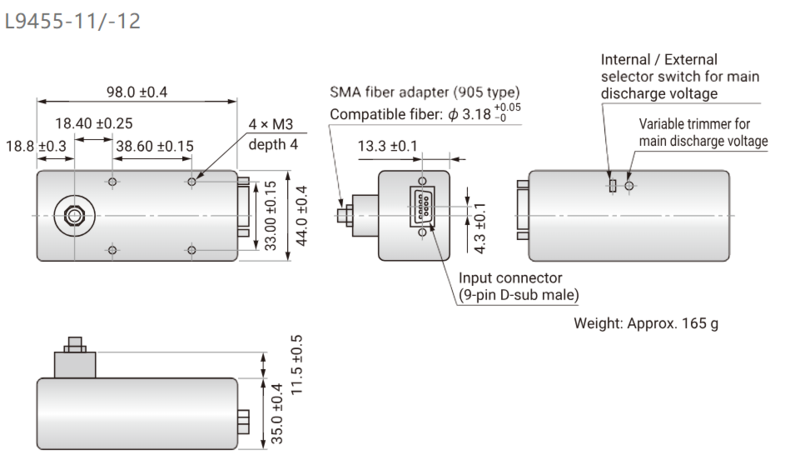

高稳定性型号（SMA 光纤适配器型）
L9455-11/-12
输入连接器（9 针 D-sub）连接
| 针数 | 信号 |
|---|
| 1 | +输入电压
（11 V 至 28 V） |
|---|
| 2 | +输入电压
（11 V 至 28 V） |
|---|
| 3 | +主放电电压控制
（3.2 V 至 4.8 V） |
|---|
| 4 | 触发输入 RTN. |
|---|
| 5 | +触发输入
（5V 至 10V） |
|---|
| 6 | 输入电压 RTN. |
|---|
| 7 | 输入电压 RTN. |
|---|
| 8 | 主放电电压控制 RTN。 |
|---|
| 9 | 无连接 |
|---|
备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。
使用机箱或 M3 安装螺钉孔进行 GND. 连接。
