HAMAMATSU 滨松 L12745 20 W 氙气闪光灯模块
这些光源模块集成了一个 20 W 氙气闪光灯与电源及触发开关，以获得最高光源性能。事实会证明，这完美适配各种用途，包括需要高闪重复频率或高光源输入能量的用途。只要电极精确定位，就无需进行复杂的光轴校准，而这在安装或配线任务期间有时需要进行。

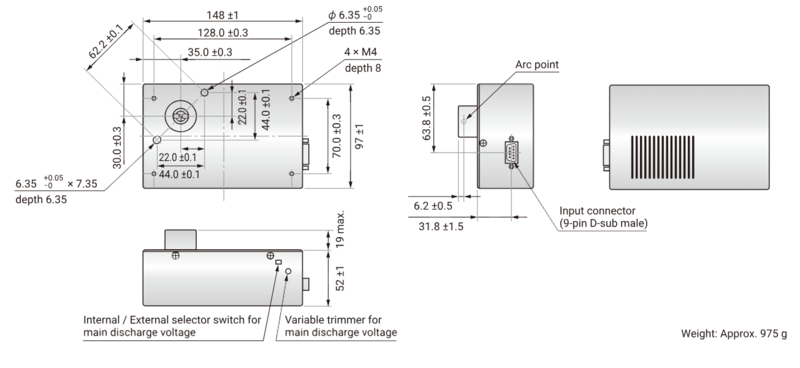

外形尺寸图（单位：mm）
L12745-01/-02/-03，L12745-01-3/-02-3/-03-3
输入连接器（9 针 D-sub）连接
| 针数 | Sugnal |
|---|
| 1 | +输入电压
（21.6 V 至 26.4 V） |
|---|
| 2 | +输入电压
（21.6 V 至 26.4 V） |
|---|
| 3 | +主放电电压控制
（1.9 V 至 4.76 V） |
|---|
| 4 | 触发输入 RTN. |
|---|
| 5 | +触发输入
（5V 至 10V） |
|---|
| 6 | 输入电压 RTN. |
|---|
| 7 | 输入电压 RTN. |
|---|
| 8 | 主放电电压控制 RTN。 |
|---|
| 9 | 无连接 |
|---|
备注：
这些产品的参考电压（0 V）被称为 RTN.，而不是 GND.。这是因为考虑外部噪声对触发信号的影响，建议将连接与 GND. 分开。
使用机箱或 M3 安装螺钉孔进行 GND. 连接。
