HAMAMATSU 滨松 L10671P S2D2 模块
S2D2 紧凑型氘灯是一款 UV 点光源，外形尺寸与普通氘灯相比大大减小。尽管 S2D2 灯体结构小巧，但具有媲美传统氘灯的高稳定性，并且具有独特的电极结构，可实现极高的亮度。S2D2 模块呈小型化，便于安装在各类设备中。专用的灯罩和电源可确保充分发挥 S2D2 灯的性能。
特点
*1：依据我们的调查结果（截至 2010 年 3 月）
用途
分光光度法
环境测量
吸收光谱测量
MTP 读卡器
药品检查
高效液相色谱分析 (HPLC)
生物测量
半导体检查
光学组件检查
使用示例
定制示例
备注：我们还承接定制产品订单，以满足特殊需求。如有需要，请随时联系我们。
详细参数
S2D2 灯 (L10671D)
| 参数 | 说明/值 | 单位 |
|---|
| 窗材 | 紫外玻璃
| － |
|---|
| 光谱分布 | 185 至 400 | nm |
|---|
| 孔径 | 1.1 | mm |
|---|
| 输出稳定性（230 nm 处） | 偏差 | 最大值 | ±0.25 | %/h |
|---|
| 波动 (p-p) | 典型值 | 0.005 | % |
|---|
| 保证使用寿命（230 nm 处）(*1) | 1500 | h |
|---|
| 输出电流 | 30 | mA |
|---|
| 管电压 | 典型值 | 大约 135 | V |
|---|
| 灯丝额定值 | 预热电压 | 4.2 ±0.2 | V |
|---|
| 预热电流 | 典型值 | 0.55 | A dc |
|---|
| 工作电压 | 3.5 ±0.2 | V |
|---|
| 工作电流 | 典型值 | 0.5 | A dc |
|---|
| 灯丝预热时间 | 典型值 | 25 | s |
|---|
| 建议工作温度 (*2) (*3) | +160 至 +200 | ℃ |
|---|
| 存储温度 | -10 至 +60 | ℃ |
|---|
| 存储湿度 | 低于 85%（无冷凝） | － |
|---|
*1：当 230 纳米波长的光输出下降到初始值的 50% 或输出波动超过 0.05% (p-p) 时，即为灯寿命终止。
*2：外形尺寸图中“a”位置
*3：请勿通过直接吹风来冷却灯。
S2D2 灯的电源 (L10671P)
| 参数 | 说明/值 | 单位 |
|---|
| 输入电压 (DC) | 12 (*4) | V |
|---|
| 用电功耗 | 最大值 | 10 | VA |
|---|
| 外部控制 | S2D2 灯 开/关 | － |
|---|
| CN4 输出 开/关 | － |
| CN5 输出 开/关 (*5) | － |
状态信号
（S2D2 灯，CN4，主电源） | － |
*4：输入电压范围为 8.5 V 至 13.2 V dc。
*5：每次在 3 号和 10 号端子上输入外部控制信号时，都会以 200 毫秒的间隔交替输出 +5 V 和 -5 V 电压。
S2D2 灯的灯罩 (L10671H)
| 参数 | 说明/值 | 单位 |
|---|
| 重量 | 320 | g |
|---|
| 建议工作温度 (*6) (*7) | +60 至 +90 | ℃ |
|---|
*6：外形尺寸图中“b”位置（在设备中安装该灯罩时，必须考虑热设计规格，以确保工作温度在此范围内。）
*7：请勿通过直接吹风来冷却灯。
外形尺寸图（单位：mm）
S2D2 灯 (L10671D)
S2D2 灯的电源 (L10671P)

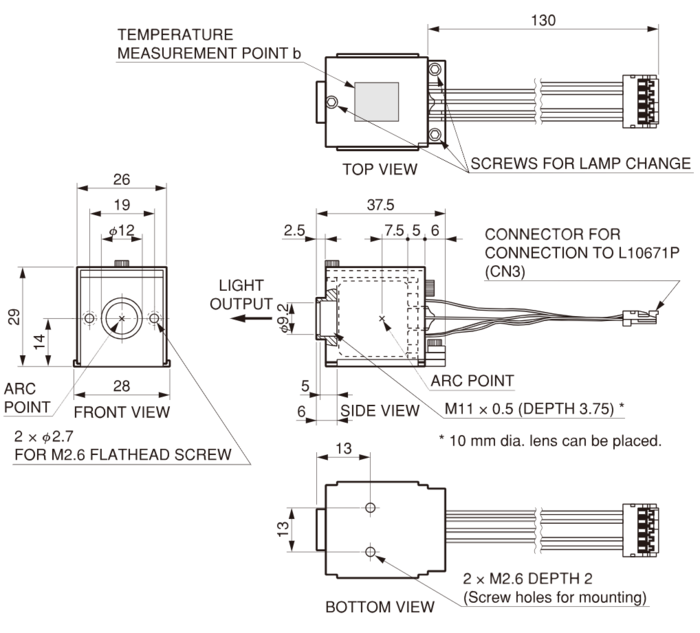

S2D2 灯的灯罩 (L10671H)
