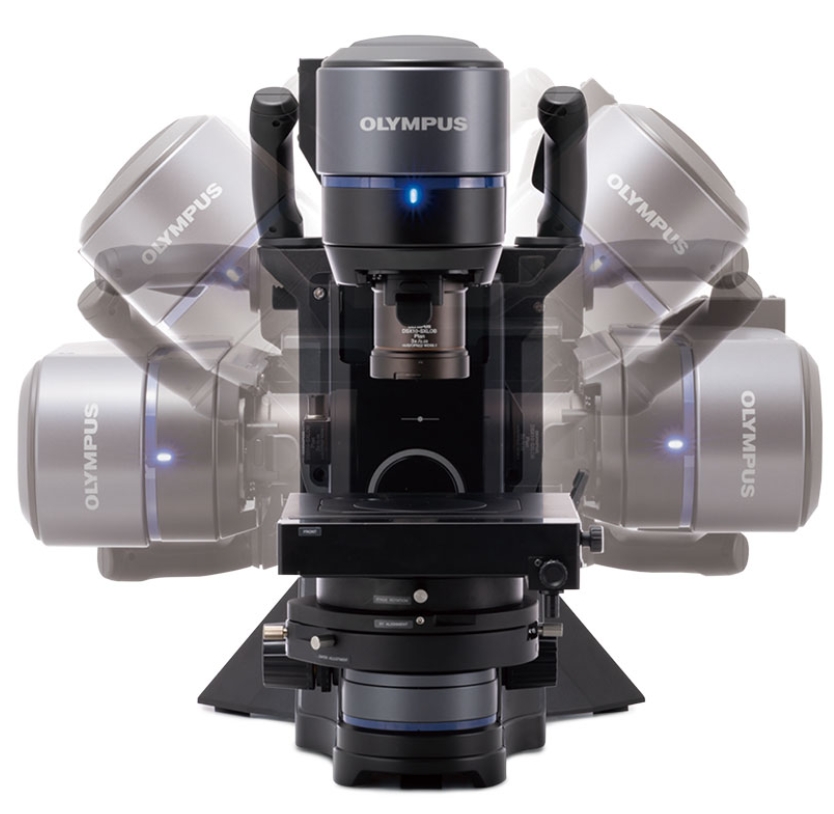

OLYMPUS 奥林巴斯 DSX1000 数码显微镜
DSX1000数码显微镜强大的分析能力，动态成像。
DSX1000数码显微镜将易用性和高级功能相结合，能够优化您的检查工作流程。
有多种可轻松更换的镜头供您选择
轻松一按即可在六种不同观察方法间切换
快速从宏观视图变为微观视图
使用远心光学系统进行准确测量
高级功能唾手可得
DSX1000 系列数码显微镜相对传统数码显微镜的 5 大优势
| 01放大倍数范围宽、集多功能于一体的系统 | 采用 DSX1000 数码显微镜： 仅需一套易用的系统即可完成检验 | 采用传统数码显微镜： 需要两台显微镜完成检验，一台放大倍数低，一台放大倍数高 |
| 02在高放大倍率下生成高分辨率图像 | 采用 DSX1000 数码显微镜： 单个物镜具有高分辨率和长工作距离 | 采用传统数码显微镜： 分辨率随着放大倍率增加而降低 |
| 03长工作距离的物镜 | 采用 DSX1000 数码显微镜： 观察不规则的样品而避免撞到它们 | 采用传统数码显微镜： 物镜会撞到样品，可能造成损坏 |
| 04一键式多种观察方法切换 | 采用 DSX1000 数码显微镜： 可在任何放大倍率下使用所有 6 种观察方法 | 采用传统数码显微镜： 只提供一或两种观察方法，限制了对样品的观察 |
| 05有保证的准确度和精确度 | 采用 DSX1000 数码显微镜： 在所有放大倍率下均可保证准确度和重复性 | 采用传统数码显微镜： 测量精确度无法保证 |
| DSX10-SZH | DSX10-UZH |
| 光学系统 | 光学系统 | 远心光学系统 |
| 变焦比 | 10X（电动） |
| 变焦放大方式 | 电动 |
| 校准 | 自动 |
| 镜头附件 | 快速切换，编码型镜头附件，自动更新放大倍率和视场信息 |
最大放大倍率
（在27英寸显示器上，1:1显示，图像放大倍率为100%） | 9637X |
| 工作距离（W.D.） | 66.1 mm – 0.35 mm |
| 准确度和重复性（X-Y 平面） | 准确度*1 | ± 3% |
| 重复性 3σn-1 | 2% |
| 重复性（Z 轴）*2 | 重复性 σn-1 | 1 μm |
| 摄像机 | 图像传感器 | 1/1.2英寸，235万像素彩色CMOS |
| 冷却 | 珀尔帖冷却 |
| 帧率 | 60 fps（最大） |
| 低 | 960 × 600（16:10） |
| 中 | 1600 × 1200（4:3）/1920 × 1080（16:9）/1920 × 1200（16:10）/1200 × 1200（1:1） |
| 高（像素位移模式） | 2880 × 1800（16:10） |
| 超高（像素位移模式） | 5760 × 3600（16:10） |
| 3CMOS模式（高质量） | 不可用 | 可用（仅限高和超高模式） |
| 照明 | 彩色光源 | LED灯 |
| 寿命 | 60,000小时（设计值） |
| 观察 | BF（明场） | 标准 |
| OBQ（偏斜斜向） | 标准 |
| DF（暗场） | 标准
LED四分区环形照明 |
| MIX（明场+暗场） | 标准
BF + DF同时观察 |
| PO（偏光） | 标准 |
| DIC（微分干涉） | 不可用 | 标准 |
| 对比度增强 | 标准 |
| 景深扩展功能 | 不可用 | 标准 |
| 透射照明 | 标准*3 |
| 聚焦 | 聚焦 | 电动 |
| 行程冲程 | 101 mm（电动） |
*1 需要由Evident或经销商服务技术员进行校准。为保证XY的精度，需要用DSX-CALS-HR（校准标样）进行校准。要签发证书，校准工作必须由Evident校准服务技术人员完成。
*2 当使用20X或更高倍率物镜时。
*3 需要使用选配件DSX10-ILT。
| 物镜 | DSX10-SXLOB | DSX10-XLOB | UIS2 |
| 物镜镜头 | 最大样品高度 | 50 mm | 115 mm | 145 mm |
最大样品高度
（自由角度观察） | 50 mm |
| 齐焦距离 | 140 mm | 75 mm | 45 mm |
| 镜头附件 | 镜头集成 | 可用 |
综合倍率
（在27英寸显示器上，1:1显示，图像放大倍率为100%） | 27 – 1927X | 58 – 7710X | 34*4 – 9637X |
| 实际视场(μm) | 19,200 µｍ – 270 µｍ | 9,100 µｍ – 70 µｍ | 17,100 µｍ – 50 µｍ |
| 适配器 | 扩散照明适配器（可选） | 可用 | 不可用 |
| 防反射适配器（可选） | 可用 | 不可用 |
| 镜头附件 | 可安装物镜数量 | 1 个
（物镜和镜头附件一体型） | 最多2个 |
| 物镜盒 | 可存放3个镜头附件 |
*4 使用MPLFLN1.25X时的总（最大）放大倍率
| 载物台 | DSX10-RMTS | DSX10-MTS | U-SIC4R2 |
| XY轴载物台：电动/手动 | 电动（带旋转功能） | 电动 | 手动 |
| XY行程冲程 | 行程优先模式：100 mm × 100 mm
旋转优先模式：50 mm × 50 mm | 100 mm × 100 mm | 100 mm × 105 mm |
| 旋转角度 | 行程优先模式：±20°
旋转优先模式：±90° | 不可用 |
| 显示旋转角度 | 图形用户界面 | 不可用 |
| 承重 | 5 kg | 1 kg |
| 机架 | DSX-UF | DSX-TF |
| Z轴行程冲程 | 50 mm（手动） |
| 倾斜观察 | 不可用 | ±90° |
| 倾斜角度显示 | 不可用 | 图形用户界面 |
| 倾斜方式 | 不可用 | 手动，固定/解除手柄 |
| 测量 | 标准 | 基本交互式测量 |
| 3D线轮廓测量和简单3D测量 |
| 2D线轮廓测量 |
| 高级交互式测量，包括自动边缘探测和辅助线 |
| 神经网络训练标示 |
| 实时AI |
| 离线景深扩展图像、离线全景 |
| 图像增强滤光片 |
| 可选 | 3D分析应用程序* |
| 计数和测量 |
| 神经网络训练 |
| 材料解决方案 |
| 自动边缘测量 |
| 颗粒分析 |
| 球体/圆柱体表面角度分析 |
| 多数据分析** |
*需要PV-3DAA。
**需要实验流辅助应用程序软件（OLS51-S-ETA）。
| 显示器 | 27 英寸平板显示器 |
| 分辨率 | 1920（水平）× 1080（垂直） |
| 系统合计 | 正置式机架系统 | 倾斜式机架系统 |
| 重量（机架、观察头、电动载物台、显示器和操控手柄） | 43.7 kg | 46.7 kg |
| 功耗 | 100-120 V / 220-240 V，1.1 / 0 .54 A，50 / 60 Hz |
