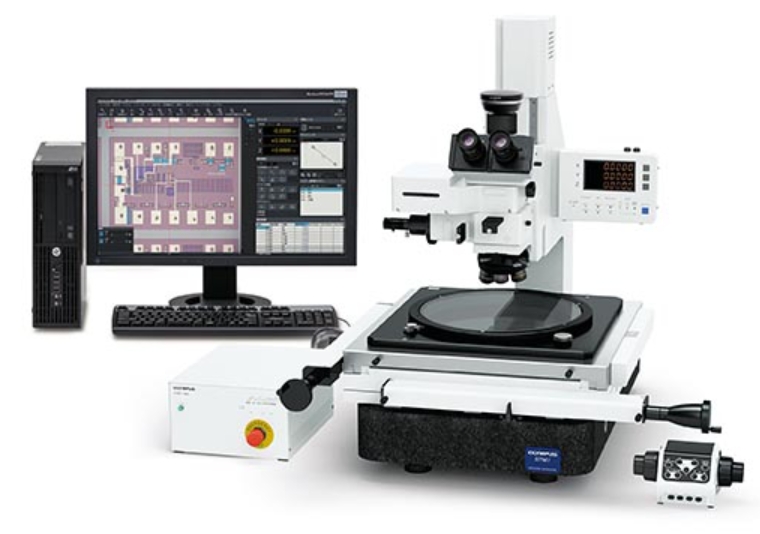

OLYMPUS 奥林巴斯 STM7 测量显微镜
可按照个人需求进行测量的
显微镜
无论样品大小、简单还是复杂，或执行测量的人员经验如何，奥林巴斯STM7系列可提供符合您需求的测量显微镜。
| 手动型号 |
| 小型载物台 | 中型载物台 | 大型载物台 |
| 显微镜主体 |
| STM7-SF | STM7-MF | STM7-LF |
| 聚焦 | 垂直移动范围 | 175 mm | 145 mm |
| 最大测量高度 | 120 mm（使用测量物镜）
175 mm（使用金相物镜） | 90 mm（使用测量物镜）
145 mm（使用金相物镜）*1 |
| Z轴测量分辨率 | 0.1 um |
| Z轴驱动方法 | 手动同轴微调焦/粗调焦旋钮 |
| 照明 | LED 照明 | 白色：用于反射光照明，绿色：用于透射光照明 |
| 观察镜筒 | MM6-ETR正像三目镜筒（100:0/0:100） |
| 目镜（F.N.22） | MM6-OCC10X（带十字线）、MM6-OC10X |
| 物镜 | BF（明场） | MM6C-KMAS
照明 |
U-5RES-ESD
物镜转换器 |
MPLFL5X、10X、LMPLFLN20X、50X、100X
金相物镜 |
| BF（明场）/DF（暗场） | MM6C-RLAS
照明 |
U-D5BDRES-ESD
物镜转换器 |
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
金相物镜 |
| LED 装置 | 白色（反射） | MM6-ILW |
| 绿色（透射） | MM6-ILG |
| 载物台 |
| STM7-CS100 | STM7-CS200 | STM7-CS300 |
| 测量范围 | X轴100 mm，Y轴100 mm | X轴200 mm，Y轴200 mm | X轴300 mm，Y轴300 mm |
测量精度
（L：测量长度） | (3+2L/100) μm | (3+4L/200) μm | (3+6L/300) μm |
| 精度保证重量 | 6 kg | 10 kg | 15 kg |
| 计数器 |
| STM7-DI |
| 轴数 | 三轴 |
| 单位 | 毫米/微米/英寸/密耳 |
| 最低分辨率 | 0.1 um |
| 控制箱 | STM7-CB |
| 手控开关 | STM7-HS |
| 聚焦控制器 | － |
| 接口线缆 | － |
| 防振基座 | － | STM7-VI |
| 电源线缆 | UYCP |
| 尺寸（宽x深x高）mm | 466 x 583 x 651 | 606 x 762 x 651 | 804 x 1024 x 686 |
| 重量（kg） | 84 kg | 152 kg | 277 kg |
| 功耗 | 100-120/220-240V - 50/60Hz
0.3A/0.2A | 100-120/220-240V - 50/60Hz
0.3A/0.2A | 100-120/220-240V - 50/60Hz
0.3A/0.2A |
*1 使用大型镜架STM7-LF/STM7-LFA时，可将高度为100 mm或以下的样品放置在光轴后方180 mm或以上距离的地方。
物镜工作距离
| 物镜 | 1X | 3X | 5X | 10X | 20X | 50X | 100X |
| 测量物镜 | MM6-OB系列 | 59.6 | 76.8 | 65.4 | 50.5 | － | － | － |
| 金相物镜 | MPLFLN系列 | 明场 | － | － | 20.0 | 11.0 | 3.1 | 1.0 | 1.0 |
| LMPLFLN系列 | 长工作距离 | － | － | 22.5 | 21.0 | 12.0 | 10.6 | 3.4 |
| MPLFLN-BD系列 | 明场/暗场 | － | － | 12.0 | 6.5 | 3.0 | 1.0 | 1.0 |
| LMPLFLN-BD系列 | 明场/暗场，长工作距离 | － | － | 15.0 | 10.0 | 12.0 | 10.6 | 3.3 |
STM7-BSW系统要求
| 项目 |
| CPU | 对于STM7-CU相机，需要Intel Core i3处理器3 GHz或更高；对于DP23/DP28相机，需要Intel Core i5或同等或更高级别处理器 |
| 内存 | 对于STM7-CU相机，为4 GB或更高；对于DP23/DP28相机，至少需要8 GB，建议16 GB |
| 硬盘可用空间 | 安装需要100 GB或更大硬盘空间，建议使用SSD硬盘以实现高速图像采集 |
| 显卡 | 支持分辨率1980 x 1080和32位色的显卡 |
| 驱动器 | DVD驱动器 |
| PC输入设备 | 2键鼠标（建议使用带滚轮的3键鼠标）、键盘 |
| 操作系统 | Microsoft Windows 10 Pro/Pro for Workstations（64位） |
| 网络浏览器 | Internet Explorer 11 |
* 还支持32位和64位Microsoft Office 2013/2016/2019/2021/365 (SAC)。
| 电动型号 |
| 中型载物台 | 大型载物台 |
| 显微镜主体 |
| STM7-MFA | STM7-LFA |
| 聚焦 | 垂直移动范围 | 175 mm | 145 mm |
| 最大测量高度 | 120 mm（使用测量物镜）
175 mm（使用金相物镜） | 90 mm（使用测量物镜）
145 mm（使用金相物镜）*1 |
| Z轴测量分辨率 | 0.1 um |
| Z轴驱动方法 | 电动 |
| 照明 | LED 照明 | 白色：用于反射光照明，绿色：用于透射光照明 |
| 观察镜筒 | MM6-ETR正像三目镜筒（100:0/0:100） |
| 目镜（F.N.22） | MM6-OCC10X（带十字线）、MM6-OC10X |
| 物镜 | BF（明场） | MM6C-KMAS
照明 |
U-5RES-ESD
物镜转换器 |
MPLFL5X、10X、LMPLFLN20X、50X、100X
金相物镜 |
| BF（明场）/DF（暗场） | MM6C-RLAS
照明 |
U-D5BDRES-ESD
物镜转换器 |
LMPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
金相物镜 |
| LED 装置 | 白色（反射） | MM6-ILW |
| 绿色（透射） | MM6-ILG |
| 载物台 |
| STM7-CS200 | STM7-CS300 |
| 测量范围 | X轴200 mm，Y轴200 mm | X轴300 mm，Y轴300 mm |
测量精度
（L：测量长度） | (3+4L/200) μm | (3+6L/300) μm |
| 精度保证重量 | 10 kg | 15 kg |
| 计数器 |
| STM7-DI |
| 轴数 | 三轴 |
| 单位 | 毫米/微米/英寸/密耳 |
| 最低分辨率 | 0.1 um |
| 控制箱 | STM7-CBA |
| 手控开关 | － |
| 聚焦控制器 | STM7-MCZ |
| 接口线缆 | U-IFCBL200 | U-IFCBL200 |
| 防振基座 | STM7-VI |
| 电源线缆 | UYCP |
| 尺寸（宽x深x高）mm | 606 x 762 x 811 | 804 x 1024 x 844 |
| 重量（kg） | 159 kg | 284 kg |
| 功耗 | 00-120/220-240V 50/60Hz 0.6A/0.35A | 100-120/220-240V 50/60Hz 0.6A/0.35A |
*1 使用大型镜架STM7-LF/STM7-LFA时，可将高度为100 mm或以下的样品放置在光轴后方180 mm或以上距离的地方。
选件
| 物镜 | 测量物镜 | MM6-OB系列
（1X /3X /5X /10X） |
| 聚焦导航器 | 聚焦导航器装置 | STM7-FN |
| 绿光LED装置 | MM6-ILG |
| 自动聚焦 | 自动对焦单元 | STM7-AF |
| 微分干涉对比度 | 用于反射光的U-DICR DIC插槽 | U-DICR |
| 软件/相机*1 | 测量支持软件 | STM7-BSW |
| 相机 | 低端数码相机 | STM7-CU |
| 中端数码相机 | DP23-CU |
| 高端数码相机 | DP28-CU |
| TV适配器 | 带0.5倍镜头的C型相机接口观察筒 | U-TV0.5XC-3 |
| 带0.35倍镜头的C型相机接口观察筒 | U-TV0/35XC-2 |
| 可旋转载物台 | 行程100 x 100 mm | STM7-RS100 |
| 行程200 x 200 mm | STM7-RS200 |
| 行程300 x 300 mm | STM7-RS300 |
| ND滤镜 | ND滤镜（透射率6%） | U-25ND6 |
| ND滤镜（透射率25%） | U-25ND25 |
| 微分干涉对比度 | 微分干涉对比度/偏振镜 | U-PO3 |
| 微分干涉对比度/检偏镜 | U-AN360-3 |
| 软件 | MIA、EFI（可选软件） | STM7-ASW-ME |
| 脚踏开关 | STM7-FS |
| 电源装置 | MM6-ILPS-2 |
| 载物台测微计 | OB-M/OB-MM |
*1 支持的相机因STM7-BSW版本而异。
1.3.3版或更早版本：STM7-CU
1.4.1版或更新版本：DP23/DP28
