OLYMPUS 奥林巴斯 CIX100 清洁度检测系统
CIX100检测系统是一个专门的交钥匙解决方案，适用于那些要求对所制造部件清洁度保持高质量标准的制造商。快速获取、处理和记录技术清洁度检测数据，以符合公司和国际标准的要求。系统直观的软件可指导用户完成检测过程的每个步骤，因此，即使是初涉行业的操作人员，也可以快速轻松地采集清洁度数据。
| CIX100检测系统：简化技术清洁度的检测 保证部件、工件和流体具有合格的清洁度是制造过程的核心所在。满足微米级污染物和异物颗粒的计数、分析和分类的高标准对于以下方面非常重要： |

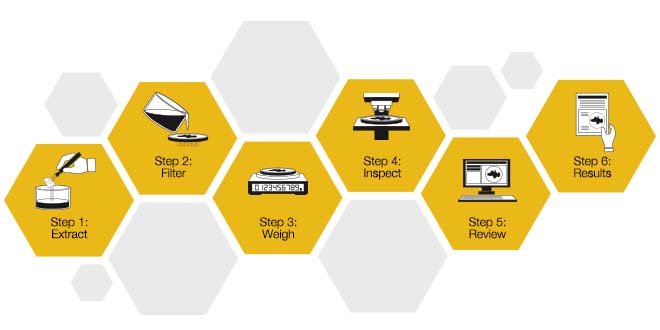

标准的清洁度检测流程：准备（第1-3步）和检测（第4-6步）。第1步：提取，第2步：过滤，第3步：称重，第4步：检测，第5步：复核，第6步：结果。 |
各种国际和国家指令对于如何确定基本加工零件上颗粒污染的方法和记录要求都有描述，因为颗粒污染会直接影响工件和部件的使用寿命。目前的标准要求提供有关污染性质的详细信息，如颗粒的数量、粒度分布和颗粒特性。 CIX100清洁度检测系统旨在满足现代工业以及国家和国际指令对清洁度的要求，并通过深度学习AI（人工智能）技术扩展了颗粒分型的可能性。 |
|

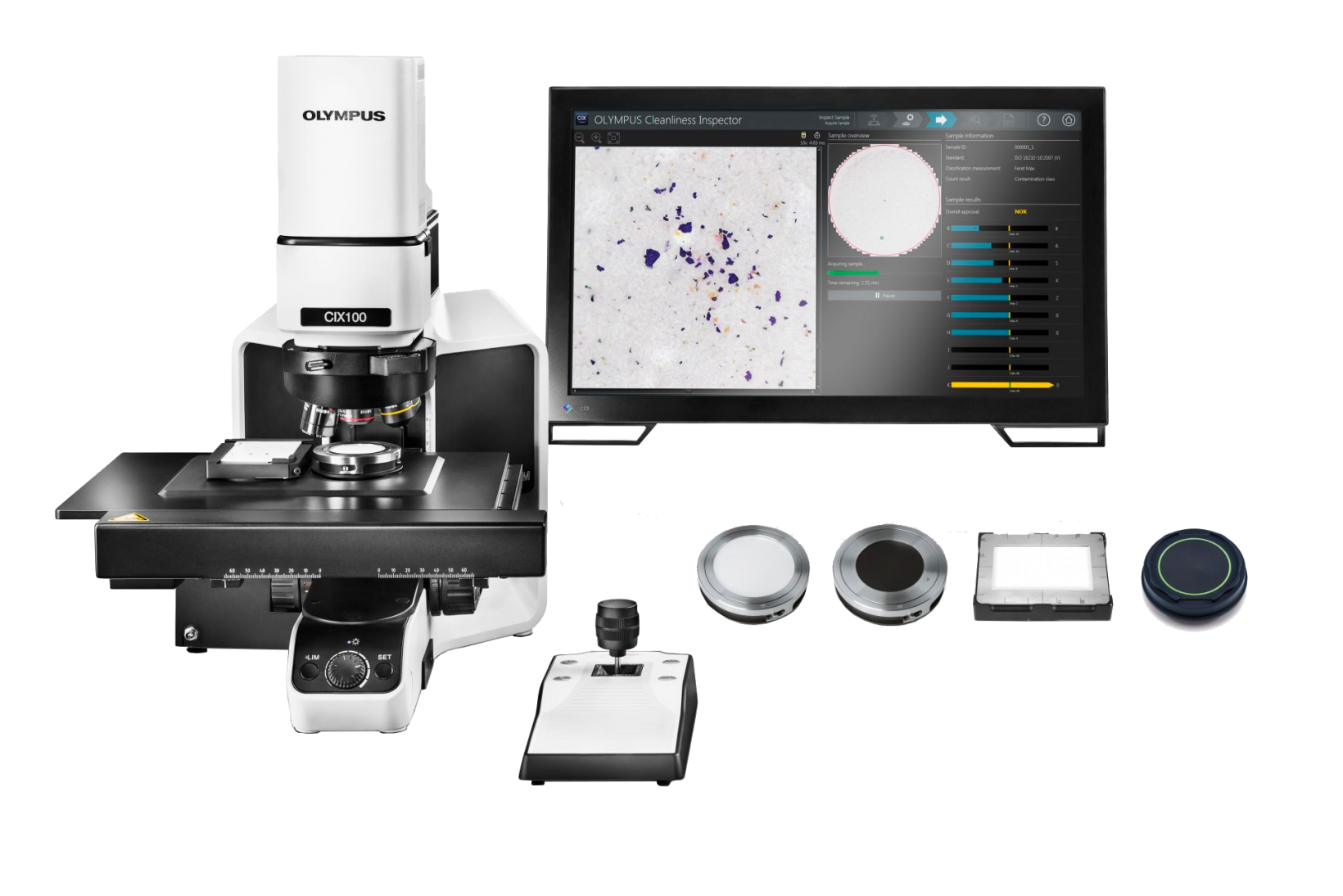

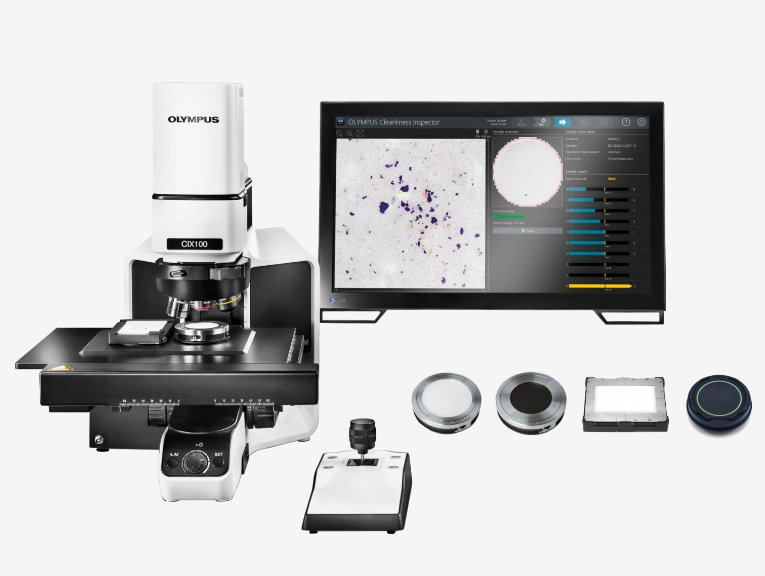

| 简单可靠 硬件和软件无缝集成，打造出一款可以提供可靠、准确数据的耐用型高效率系统。 易于设置的自动化交钥匙解决方案 稳定的测量系统设置有利于提供可重复的结果 先进的光学性能和可再现的成像条件 自动化系统通过集成的校准装置进行自检 全系统集成，实现所有硬件部件的自动化控制 支持各种圆形和矩形样品托架
| |

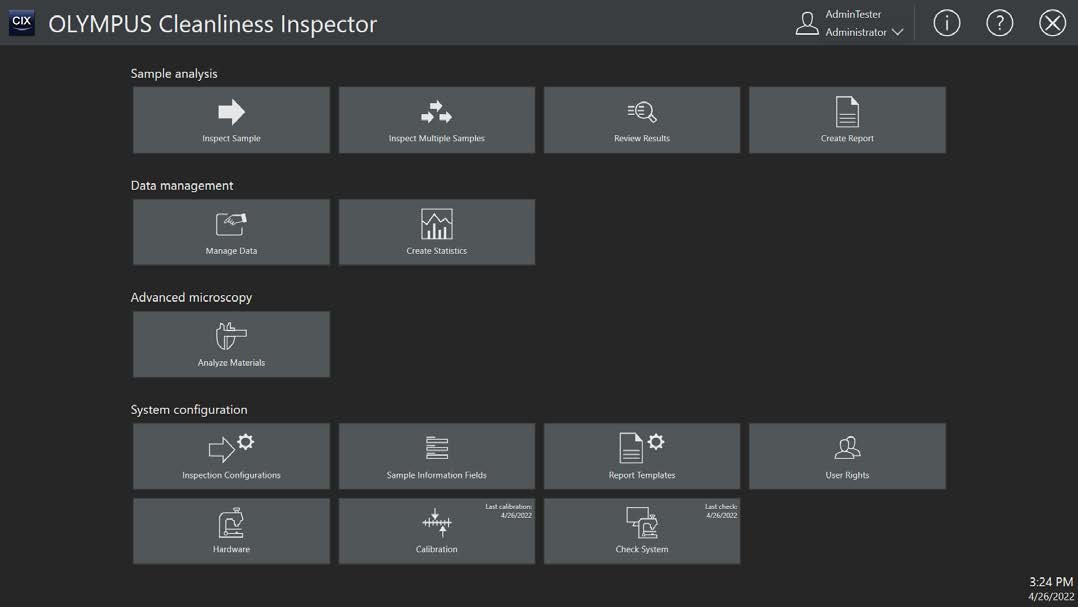

| 通过直观的指导大幅提高生产效率专用、简单的工作流程可大幅减少用户操作，并提供可靠的数据 - 与操作人员和经验水平无关 借助用户友好型工具轻松修改检测数据 分步指导可提高生产率，缩短检测时间 用户权限管理可限制不同用户对功能的使用，以尽量减少人为错误 触摸屏支持容易点击的大按钮 符合要求的一键式报告，实现高效的文件记录 所有数据均自动保存，并可轻松导出和共享 可选配的材料分析解决方案提供独立的显微镜模式 CIX100的TruAI解决方案支持基于深度学习技术的图像分析
|

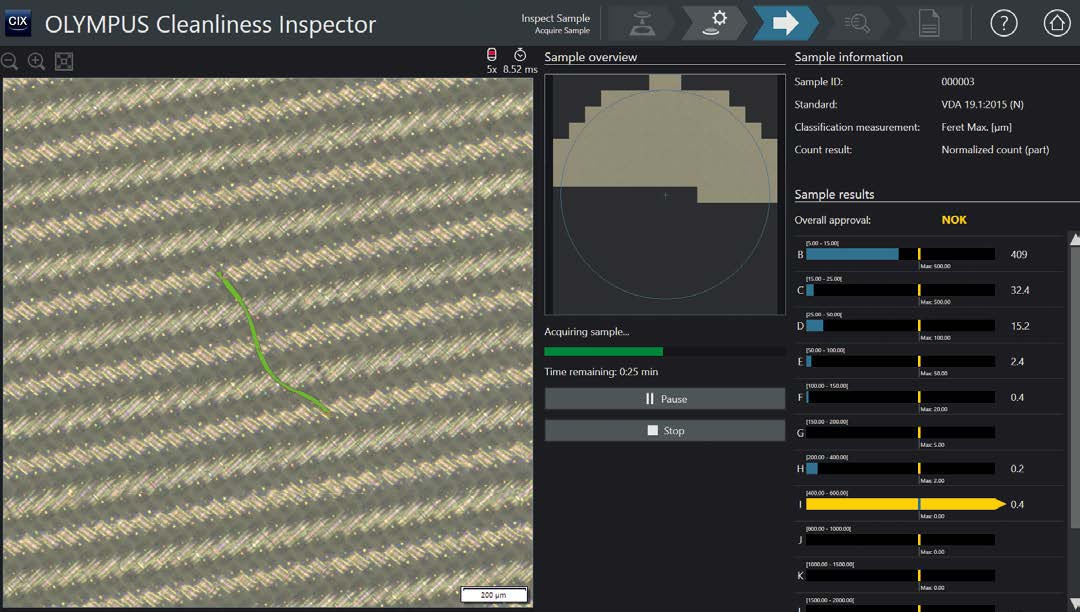

| 快速实时分析 创新型一体化扫描解决方案检测反光（金属）和非反光颗粒的速度是需要两幅独立图像的传统方法的两倍。即时反馈颗粒计数和颗粒分类的信息可帮助您快速做出决策。 用于快速识别滤膜覆盖范围、颗粒聚集或危害性最大颗粒的概览图像 对2.5微米至42毫米范围内的污染物颗粒进行自动实时处理和分类 高检测量：系统在一次扫描中可同时探测到反光和非反光颗粒 实时分析可使您对结果做出实时反应 可根据选定的行业标准定制符合要求的结果
|
|
| 有效的数据评估 借助支持公司和国际清洁度检测标准的强大的、易于使用的工具修改检测数据。清晰呈现所有相关的检测结果，节省了时间。 |
| 创建合规报告 一键式报告制作方式符合国际标准中阐述的要求和方法。报告可以定制（例如，包括颗粒形态），从而可轻松满足不同公司的特定标准。 使用预定义的合规模板生成专业报告 可轻松调整模板和报告，以满足行业和公司的规定 支持各种输出格式，包括MS Word和PDF 报告文件大小经过优化，可轻松进行结果共享 长期数据存储，使您可以在多年后证明决策的合理性
|
硬件
| 显微镜 | CIX100 | 电动聚焦 | 同轴电动精细聚焦，使用3轴操纵杆 聚焦行程：25 mm 精细行程：100 µm/转 载物台托架的最大安装高度：40 mm 聚焦速度：200 µm/s 可启用软件自动聚焦功能 可自行定制的多点聚焦图
|
| 照明 | 内置LED照明 创新型照明机制，可同时探测到反光颗粒和非反光颗粒 光照强度可由软件控制
|
| 成像设备 | 彩色CMOS USB 3.0相机 芯片上的像素尺寸为2.2 µm × 2.2 µm
|
| 样品大小 | |
| 物镜转盘 | 电动式 | 电动物镜转盘 | |
| 由软件控制 | |
| 载物台 | 电动X、Y轴载物台 | 电动X、Y轴载物台 | |
| 由软件控制 | |
| 样品托架 | 样品托架 | 滤膜托架经过专门设计，可避免在安装过程中滤膜发生意外转动 滤膜托架通过机械方式将滤膜压平 无需工具即可固定盖子 用于直径为25毫米、47毫米和55毫米的滤膜的样品托架 用于颗粒捕集器、颗粒捕集器耗材和胶带提取法采样的样品托架
|
| 颗粒物标准片（PSD） | |
| 载物台插槽 | 2位载物台插槽 | |
| 控制器 | 工作站 | 高性能预安装工作站 | HP Z4G4，Windows 10，64位Professional（专业版）（英文版） 16 GB RAM，256 GB SSD和4 TB数据存储 2 GB视频适配器 已安装Microsoft Office 2019（英文版） 网络功能、标准英文键盘、1000 dpi的光电鼠标
|
| 插件板 | |
| 语言选择 | |
| 触摸显示屏 | 23英寸纤薄屏幕 | |
| 电源 | 额定值 | |
| 功耗 | |
| 图纸 | 尺寸（宽 × 厚 × 高） | 约1300 mm × 800 mm × 510 mm |
| 重量 | 44 kg |
系统对环境的要求
| 常规使用 | 温度 | 10 °C ～ 35 °C |
| 湿度 | 30% ～ 80% |
| 根据安全法规 | 环境 | 室内使用 |
| 温度 | 5 ℃至40 ℃ |
| 湿度 | |
| 海拔高度 | 最高2000米 |
| 水平度 | 最高为±2° |
| 电源和电压稳定性 | ±10% |
| 污染等级（IEC60664） | 2 |
| 总体电压类别（IEC60664） | II类 |
软件
| 软件 | CIX-ASW-V1.6 | |
| 语言 | 图形用户界面 | |
| 在线帮助 | |
| 许可证管理 | |
| 用户管理 | 系统可以连接到网络进行域管理 可用功能范围根据经过身份验证的用户而选择。
|
| 实时图像 | 以彩色模式显示 | |
| 窗口适应法 | |
| 实时探测 | 颗粒一经捕获就会被探测出来，提高了检测速度 如果测量结果不理想，用户可以中止检测过程
|
| 实时分类 | |
| 显微镜模式 | 可以进入显微镜模式进行显微成像 提供可选配的材料分析解决方案（不是标配）
|
| 图像捕获和手动测量 | 收集用户快照 | 不仅可在实时观察模式下（从实时图像）或样品查看模式下（从记录的数据）捕获图像，也可以在复核模式下，捕获样品上任何位置的单个图像 可使用1000 × 1000像素的标准分辨率，将图像存储为.tif、.jpg或.png文件 快照可以与探测到的颗粒相关联，并在之后的分析报告中使用 颗粒快照可以在景深扩展成像（EFI）模式下自动获取 在EFI模式下获取的图像可用在分析报告中
|
| 手动测量 | 可以在获得的快照上对任意距离进行测量 可为任意测量项目重新命名，并可以进行重新着色 任意测量值和刻度线在存储时都会被保存在图像中
|
| 硬件控制 | XY电动载物台 | 操纵杆操作和由软件控制 检测圆形和矩形的样品区域 在所选颗粒上以自动或手动方式重新定位
|
| 电动物镜转盘 | |
| 电动聚焦 | 通过操纵杆控制 提供软件自动聚焦功能 使用多点聚焦图进行预测性自动对焦
|
| 检查系统 | 系统验证 | 通过测量颗粒物标准片的参数对系统进行验证 生成OK（合格）或NOK（不合格）的质量判定结果
|
| 可选物镜 | |
| 技术清洁度标准 | 支持的标准 | |
| 精确符合VDA19:2016的建议 | |
| 颗粒种类识别 | |
| 自定义标准 | |
| 检测配置 | |

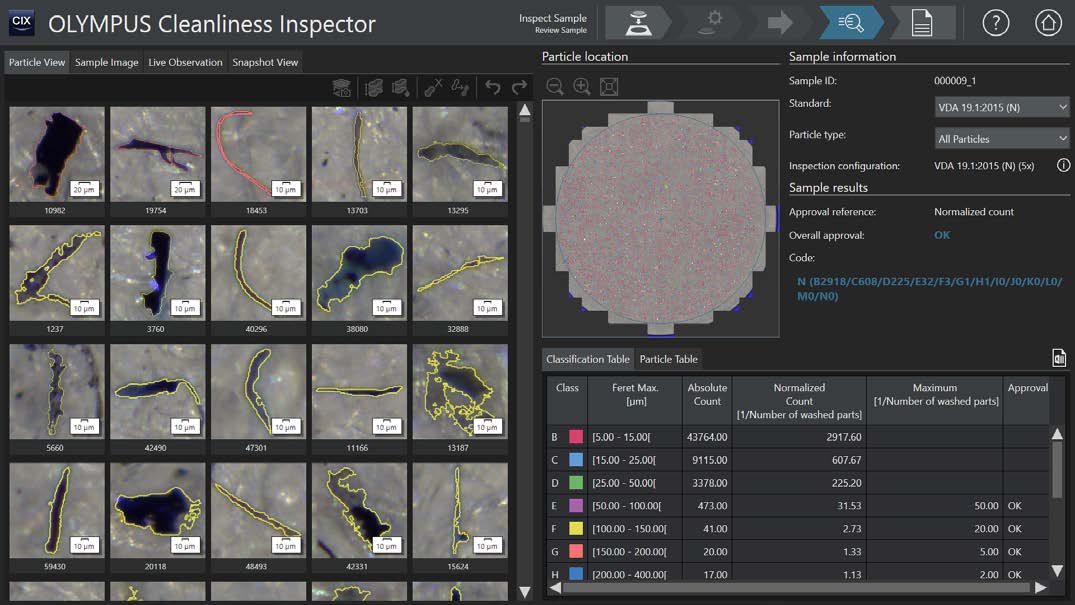

| 颗粒平铺视图 | 以平铺形式显示探测到的颗粒，提高了导航效率 | 双击平铺视图可以检索每个颗粒的位置 每个平铺视窗都与实际颗粒大小相适应
|
| 存储完整的滤膜 | 存储完整的滤膜 | |
| 数据导出 | 保存数据 | 检测数据可被导出到Excel（.xlsx）表格中 软件中所有可用的表格也可以导出到Excel中
|
| 趋势分析 | 多个样品的趋势分析（内置SQC工具） | |
| 颗粒编辑 | 可在修改过程中对颗粒进行编辑。 | 可进行以下操作：使用直线或折线添加、删除、合并或拆分颗粒 更改颗粒类型
|
| 动态报告 | 可通过使用Microsoft Word 2019制作专业分析报告 | |
可选配解决方案CIX-S-HM
环境法律和法规
| 欧洲 | 低电压指令2014/35/EU |
| EMC指令2014/30/EU |
| RoHS指令2011/65/EU |
| REACH法规，编号1907/2006 |
| 包装和包装废弃物指令94/62/EC |
| WEEE指令2012/19/EU |
| 机械指令2006/42/EC |
| 美国 | UL 61010-1:2010，第3版 |
| FCC 47 CFR，第15部分，分项B |
| 加拿大 | CAN/CSA-C22.2（No.61010-1-12） |
| 澳大利亚 | 1992年无线电通信法、1997年电信法 |
| 节能条例AS/NZS 4665-2005 |
| 日本 | 电器和材料安全法（PSE） |
| 韩国 | 电器安全控制法 |
| 关于能效标签和标准的条例 |
| 关于EMC和无线通信的条例（第2913-5号通知） |
| 中国 | 中国RoHS |
| 中国PL法 |
| 有关手册的条例 |
