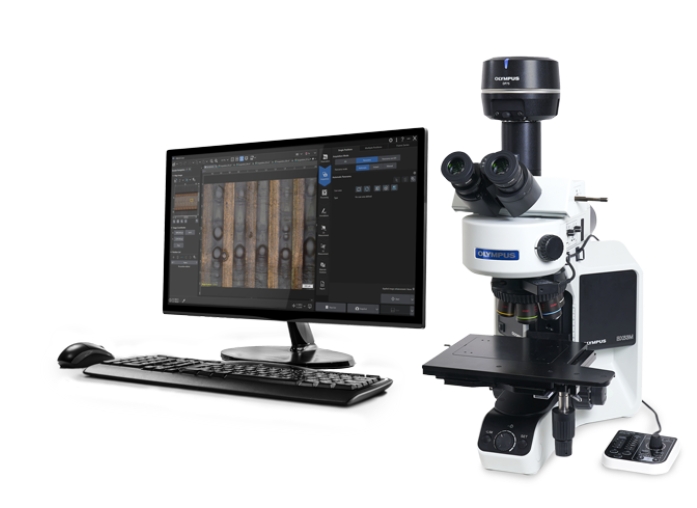

OLYMPUS 奥林巴斯 BX53M 正立金相显微镜
高级的显微观察结合便捷的显微操作
BX3M系列以模块化为设计理念，为各种材料科学和工业应用提供了多功能性。通过改进与PRECiV软件的集成，BX53M为标准显微镜和数字成像用户提供了从观察到报告创建的无缝工作流程。
选择最适合的型号
六种BX53M推荐配置，使您可以灵活选择所需功能。
常规用途：入门型、标准型、高级型
专业用途：荧光、红外、偏光
多种配置满足用户需求
模块化设计：依照您的意愿打造您的系统
舒适且使用方便
借助精心设计且易于使用的控件，BX53M简化了复杂的显微镜检查任务。用户无需进行深入培训即可充分使用显微镜功能。BX53M简单、舒适的操作方式通过最大限度减少人为错误而提高了可重复性。
简易照明器
直观的显微镜控件
快速找到焦点
均匀一致的照明
简便且符合人体工学的操作方式
轻松恢复显微镜设置
基本测量功能
功能齐全
BX53M保持了传统显微镜检查的传统对比方法，如明场、暗场、偏光和微分干涉对比。随着新材料的开发，使用标准相衬方法探测缺陷时遇到的许多困难都可以通过采用先进的显微镜技术来解决，从而实现更准确、更可靠的检测。PRECiV图像分析软件中用于图像采集的新照明技术和选项为用户评估其样品和记录结果提供了更多选择。
构建全对焦图像
轻松移动全景载物台
亮区和暗区均可采集
可根据观察和分析偏好进行调整
适用于各种样品
顶尖的光学器件
我们拥有开发高品质光学仪器的悠久历史，创造了多项光学质量的记录，保证了显微镜优异的测量精度。
出色的光学性能
稳定的色温和高强度白光LED照明
支持精确测量
无缝拼接
| 入门型 | 标准型 | 高级型 |
| 光学系统 | UIS2光学系统（无限远校正） |
| 主机规格 | 显微镜机身 | BX53MRF-S
（反射） | BX53MTRF-S
（反射/透射） | BX53MRF-S
（反射） | BX53MTRF-S
（反射/透射） | BX53MRF-S
（反射） | BX53MTRF-S
（反射/透射） |
| 对焦 | 行程：25 mm
转盘每旋转一圈的行程：100 μm
行程精度：1 μm
配有上限限位器，用于粗调手柄的扭力调节 |
| 最大样品高度 | 反射：65 mm（不含高度适配器），105 mm（带BX3M-ARMAD）
反射/透射：35 mm（不含高度适配器），75 mm（带BX3M-ARMAD） |
| 观察镜筒 | 宽视场（F.N.22） | U-TR30-2-2
倒像：三目镜筒 |
| 照明 | 反射光
透射光 | BX3M-KMA-S
白光LED、BF/DIC/POL/MIX FS、AS（带定心机械装置）、BF/DF联锁 | BX3M-RLAS-S
编码，白光LED、BF/DF/DIC/POL/MIX FS、AS（带定心机械装置）、BF/DF联锁 |
| － | BX3M-LEDT
白光LED
阿贝/长工作距离聚光镜 | － | BX3M-LEDT
白光LED
阿贝/长工作距离聚光镜 | － | BX3M-LEDT
白光LED
阿贝/长工作距离聚光镜 |
| 物镜转换器 | U-5RE-2
用于BF：五孔物镜转盘 | U-D6BDRE
用于BF/DF：六孔物镜转盘 | U-D6BDRES-S
用于BF/DF：六孔物镜转盘，编码 |
| 目镜（F.N.22） | WHN10
WHN10X-H |
| MIX观察 | － | BX3M-CB
控制箱
BX3M-HS
手控开关
U-MIXR-2
MIX滑块，用于反射光观察
U-MIXRCBL
MIXR用电缆 |
| 聚光镜（长工作距离） | － | U-LWCD | － | U-LWCD | － | U-LWCD |
| 电源线 | UYCP（x1） | UYCP（x2） |
| 重量 | 反射：约15.8 kg（显微镜机身7.4 kg）
反射/透射：约18.3 kg（显微镜机身7.6 kg） |
| 物镜 | MPLFLN套装 | MPLFLN5X、10X、20X、50X、100X
BF/POL/FL观察 | － |
| MPLFLN BD套装 | － | MPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
BF/DF/DIC/POL/FL观察 |
| MPLFLN-BD、LMPLFLN-BD套装 | － | MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD
BF/DF/DIC/POL/FL观察 |
| MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套装 | － | MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD
BF/DF/DIC/POL/FL观察 |
| 载物台（X x Y） | 76 mm × 52 mm行程 | U-SVRM、U-MSSP
同轴右手柄载物台/76（X）x 52（Y）mm，带扭矩调整 |
| 100mm x 100mm套装 | U-SIC4R2、U-MSSP4
大号同轴右手柄载物台/100（X）x 100（Y）mm，Y轴带锁定机械装置 |
| 100 mm × 100（G）mm行程 | U-SIC4R2、U-MSSPG
大号同轴右手柄载物台/100（X）x 100（Y）mm，Y轴带锁定机械装置（玻璃板） |
| 150 mm × 100 mm行程 | U-SIC64、U-SHG、U-SP64
大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置 |
| 150 mm × 100（G）mm行程 | U-SIC64、U-SHG、U-SPG64
大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置（玻璃板） |
| 选配件 | MIX观察套装* | BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL | － |
| DIC* | U-DICR |
| 中间镜筒 | U-CA、U-EPA2、U-TRU |
| 滤光片 | U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-25IF550、U-25L42、U-25、U-25FR |
| 聚光镜滤光片 | 43IF550-W45、U-POT |
| 载物台板 | U-WHP64、BH2-WHR43、BH2-WHR65、U-WHP2 |
| 标本夹 | U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4 |
| 手柄轴橡胶套 | U-SHG、U-SHGT |
*无法与U-5RE-2搭配使用。
BX53M/BXFM ESD装置
| 部件 | 显微镜机身 | BX53MRF-S、BX53MTRF-S |
| 照明器 | BX3M-KMA-S、BX3M-RLA-S、BX3M-URAS-S、BX3M-RLAS-S |
| 物镜转盘 | U-D6BDREMC、U-D6BDRES-S、U-D5BDREMC-ESD、U-5RES-ESD |
| 载物台 | U-SIC4R2、U-MSSP4 |
| 荧光 | 红外 | 偏光 |
| 光学系统 | UIS2光学系统（无限远校正） |
| 主机规格 | 显微镜机身 | BX53MRF-S
（反射） | BX53MTRF-S
（反射/透射） | BX53MRF-S
（反射） | BX53MTRF-S
（反射/透射） |
| 对焦 | 行程：25 mm
转盘每旋转一圈的行程：100 μm
行程精度：1 μm
配有上限限位器，用于粗调手柄的扭力调节 |
| 最大样品高度 | 反射：65 mm（不含高度适配器），105 mm（带BX3M-ARMAD）
反射/透射：35 mm（不含高度适配器），75 mm（带BX3M-ARMAD） |
| 观察镜筒 | 宽视场（F.N.22） | U-TR30-2
倒像：三目镜筒 | U-TR30IR
倒像：IR用三目镜筒 | U-TR30-2
倒像：三目镜筒 |
| 偏光中间附件（U-CPA） | 勃氏镜 | － | － | 可对焦 |
| 勃氏镜视场光阑 | － | － | Ø3.4 mm直径（固定） |
| 接合或分离正交镜和锥光镜观察之间的勃氏镜转换 | － | － | 滑块位置 ● 向内
滑块位置 ○ 向外 |
| 检偏镜插槽 | － | － | 带插槽的可旋转检偏镜（U-AN360P-2） |
| 照明 | 反射光 | FL观察 | BX3M-URAS-S
编码通用反射光，4位分光镜组件转换器，（标准：U-FWUS、U-FWBS、U-FWGS、U-FBF等），带FS、AS（带对中装置）、带光阑装置 | － | － |
| IR观察 | － | BX3M-RLA-S
100W卤素灯，适用于IR、BF/IR、AS（带定心机械装置）
U-LH100IR（包括12V 10W HAL-L）
100W卤素灯光源，适用于IR
TH4-100
100W电源
TH4-HS
手控开关
U-RMT
延长线 | － |
| 透射光 | POL观察 | － | － | BX3M-LEDT
白光LED
阿贝/长工作距离聚光镜 |
| 物镜转换器 | U-D6BDRES-S
用于BF/DF：六孔物镜转盘，编码 | U-5RE-2
用于BF：五孔物镜转盘 | U-P4RE
四孔，附对中组件
可以使用板转接器（U-TAD）连接的1/4波长延迟板（U-TAD）、色板（U-TP530）和各种补色器 |
| 目镜（F.N.22） | WHN10X |
| WHN10X-H | CROSS-WHN10X |
| 镜组 | U-FDF
用于DF
U-FBFL
用于BF，内置ND滤光片
U-FBF
用于BF，可拆分ND滤光片
U-FWUS
用于紫外光FL
U-FWBS
用于蓝光FL
U-FWGS
用于绿光FL | － |
| 滤光片/偏光镜/检偏镜 | U-25FR
磨砂滤光片 | U-BP1100IR/U-BP1200IR
紫外光用带通滤光片 | 43IF550-W45
绿色滤光片 |
U-POIR
用于IR的反射偏光镜滑块 | U-AN360IR
用于IR的可旋转检偏镜滑块 | U-AN360P-2
表盘可360°旋转
可旋转最小角度0.1° |
| 聚光镜 | U-LWCD
长工作距离 | － | U-POC-2
消色差透镜无应力聚光镜。
360°可旋转偏光镜，带外摆式消色差顶部透镜。
位置“0°”处的锁定光圈可调节。
NA 0.9（顶面透镜向内）/NA 0.18（顶面透镜向外）
孔径光阑：直径从2 mm至21 mm可调节 |
| 滑块/补色器 | － | U-TAD
滑块（板转接器） |
U-TP530
色板
U-TP137
1/4波长延迟板 |
| 电源线 | UYCP（x1） | UYCP（x2） | UYCP（x1） |
| 重量 | 反射：约15.8 kg（显微镜机身7.4 kg） | 反射/透射：约18.3 kg（显微镜机身7.6 kg） | 约18.9 kg（显微镜机身7.4 kg） | 约16.2 kg（显微镜机身7.6 kg） |
| 反射FL光源 | 光导 | U-LGPS、U-LLGAD、U-LLG150，光导套装 | － | － |
| 汞灯 | U-LH100HGAPO1-7、USH-103OL（x2）、U-RFL-T、U-RCV 汞灯套装 | － | － |
| 物镜 | MPLFLN套装 | MPLFLN5X、10X、20X、50X、100X
BF/DIC/POL/FL观察 | － | － |
| MPLFLN BD套装 | MPLFLN5XBD、10XBD、20XBD、50XBD、100XBD
BF/DF/DIC/POL/FL观察 | － | － |
| MPLFLN-BD、LMPLFLN-BD套装 | MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD
BF/DF/DIC/POL/FL观察 | － | － |
| MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套装 | MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD
BF/DF/DIC/POL/FL观察 | － | － |
| IR套装 | － | LMPLN5XIR、10XIR、LCPLN20XIR、50XIR、100XIR
IR观察 | － |
| POL套装 | － | － | UPLFLN4XP、10XP、20XP、40XP
POL观察 |
| 载物台（X x Y） | 76 mm × 52 mm行程 | U-SVRM、U-MSSP
同轴右手柄载物台/76（X）x 52（Y）mm，带扭矩调整 |
| 100mm x 100mm套装 | U-SIC4R2、U-MSSP4
大号同轴右手柄载物台/100（X）x 100（Y）mm，Y轴带锁定机械装置 |
| 100 mm × 100（G）mm行程 | U-SIC4R2、U-MSSPG
大号同轴右手柄载物台/150（X）x 100（Y）mm，Y轴带锁定机械装置（玻璃板） |
| 150 mm × 100 mm行程 | U-SIC64、U-SHG、U-SP64
大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置 |
| 150 mm × 100（G）mm行程 | U-SIC64、U-SHG、U-SPG64
大号同轴右手柄载物台/150（X）x 100（Y）mm，带扭矩调整，Y轴带锁定机械装置（玻璃板） |
| POL套装 | － | U-SRP+U-FMP
偏光可旋转载物台 + 机械载物台 |
| 选配件 | MIX观察套装* | BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL |
| DIC* | U-DICR |
| 中间镜筒 | U-CA、U-EPA2、U-TRU |
| 滤光片 | U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-25IF550、U-25L42、U-25、U-25FR |
| 聚光镜滤光片 | 43IF550-W45、U-POT |
| 载物台板 | U-WHP64、BH2-WHR43、BH2-WHR65、U-WHP2 |
| 标本夹 | U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4 |
| 手柄轴橡胶套 | U-SHG、U-SHGT |
*无法与U-5RE-2搭配使用
