NEWPORT 优铂特 423-MIC 扩展范围滚珠轴承线性平移台

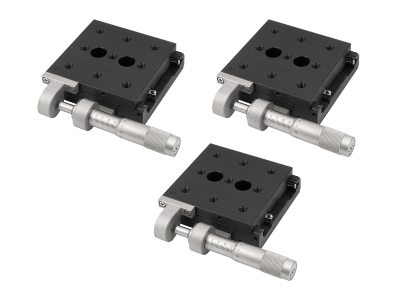

线性平移台套件,三个带有 SM-25 测微计的 423 线性位移台
423-MIC是由三个423线性位移台组成的特殊套件,随附三个必需的SM-25千分尺。423线性位移台是3英寸大的方形平台,具有卓越的性能,可用性和价值,采用精密的滚珠轴承结构–硬化的滚珠在相对的成对硬化和抛光不锈钢棒之间滚动,从而提供了优于200微弧度的角度偏差。为了获得稳定性,可重复性和异常平稳的运动,促动器支撑在硬化的硬质合金刀片上。弹簧提供对促动器尖端的预紧力,以消除间隙。尽管平台使用SM-25千分尺驱动器可以移动完整的1英寸(25.4毫米),但促动器安装块可以重新配置,以容纳0.5英寸(12.7毫米)的驱动器,如SM-13。该平台也可以重新配置为左手版本,千分尺位于相对侧。
滚珠轴承提供平滑的线性平移
与通过滚动运动引导线性平移相比,这些位移台中的滚珠轴承可减少摩擦力。尽管为了避免轴承中出现不必要的摆动而在外部装入导轨,但是摩擦力依然可以忽略不计,在整个距离之内实现平滑移动。每个轴的运动都可以轻松地锁定到位。
设计用于重新配置为左手或右手操作
这些扩展范围的位移台设计具有对称功能,可以将它们重新配置为左手或右手操作。该视频显示了一个423位移台被重新配置为可从位移台的另一侧接近千分尺。这是允许将平台用于垂直移动所必需的,同时对于改善调整的可操作性也很有用。另请注意,可以切换锁定位置和千分尺位置。
423 XYZ 位移台堆叠组件
这些扩展范围的位移台经设计可轻松配置为多轴位移台组合。此视频中显示了一个XYZ的组件,该组件通过使用三个SM-25千分尺驱动的423位移台,并带有 360-90 或 9101NF 直角支架。
与旋转位移台集成
将这些轻量级位移台与 481旋转平台轻松组合并堆叠在一起,即可实现多轴系统。旋转平台可以安装在线性位移台的下方或上方。
参数
位移轴
X
最大位移台行程
25 mm
中心负载
156 N
轴向负载
67 N
推荐促动器
Included
角度偏差
<200 µrad
材料
Aluminum
轴承
Single-Row Ball Bearings
驱动位置
Side drive

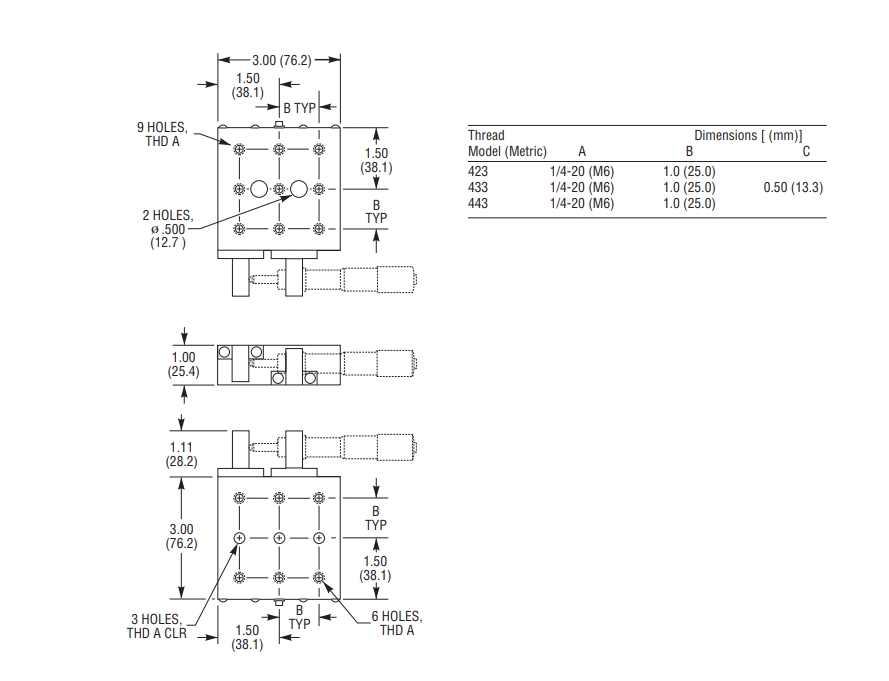

平台尺寸
3.0 x 3.0 in.
高度
1.0 in.
螺纹类型
1/4-20
