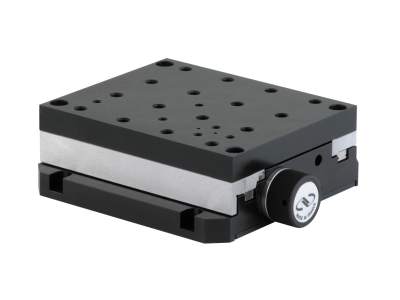

NEWPORT 优铂特 M-VP-25XA VP 紧凑型铝电动线性位移台
电动线性位移台，25mm行程，100 nm MIM，直流伺服电机，转速表，公制
M-VP-25XA公制精密紧凑型线性位移台以超紧凑的外形尺寸提供高精度定位性能。低摩擦滚珠丝杠传动提供了强劲、可靠的性能，具有极好的推力和最小的热致位置漂移。0.1µm的极佳最小位移增量和25mm的行程相结合，使得M-VP-25XA非常适合需要对小部件进行精细操作的应用，如光纤对准。M-VP-25XA级配备了手动调节旋钮，用途广泛，足以处理自动化和非自动化任务。典型的应用包括光纤对准、微装配和微机械加工。对于位移台与控制器的兼容性，请单击此处:
Stage Compatibility Matrix无侧隙滚珠丝杠
VP 包括预装的无侧隙滚珠丝杠，可提供平滑的运动和出色的双向重复性。
手动调节旋钮
直流电动机的最大特点是速度快，运动平稳，效率高，功率/重量比高。 这些VP级的精确闭环伺服定位和速度控制是通过内置的线性编码器和转速表实现的。 手动调节旋钮还增加了这些阶段的实用性。
运行端点限位开关
平移台两端具有运行端点限位开关，以防止平移台因超程而受损。
免费提供计量报告
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。典型性能值比可保证值高出两倍。
误差显示服务
对于关键的定位应用，Newport 提供微定位校准服务。当我们的 XPS 高级运动控制系统发出指令时，我们将创建、实施和验证电子补偿过程，从而提高 Newport VP-25XL 系列平移台的绝对位置精度。此外，还可以使用多轴微定位校准服务。 测试在20.0±0.2℃下进行。 您的平移台将提供校准证书，也可根据要求提供实际数据。
参数电动轴
X
行程范围
25 mm
最大速度
25 mm/s
最小位移增量
100 nm
中心负载能力
60 N
轴向负载 (+Cx)
40 N
逆轴向负载能力 (-Cx)
-40 N
精度，典型值
±0.4 µm
精度，保证值
±1.0 µm
双向重复精度，典型值
±0.06 µm
双向重复精度，保证值
±0.10 µm
俯仰，典型值
±22 µrad
俯仰，保证值
±50 µrad
俯仰顺应性
20 µrad/Nm
偏摆，典型值
±17 µrad
偏摆，保证值
±50 µrad
偏摆顺应性
30 µrad/Nm
滚转顺应性
20 µrad/Nm
轴承
Recirculating ball bearings
驱动方式
DC Servo with Tachometer
驱动机制
Backlash-free ball screw
驱动螺距
1 mm
反馈
Linear Encoder
限位开关
Optical
原点
Optical, centered
原点重复精度
±0.1 µm
电缆长度
1.5 m
连接器类型
DB25 Male
螺纹类型
M4 and M6
重量
1.5 kg
MTBF
20,000 h (25% load, 30% duty cycle)
最大耗电量
30 W
顺应性
RoHS 3, CE
