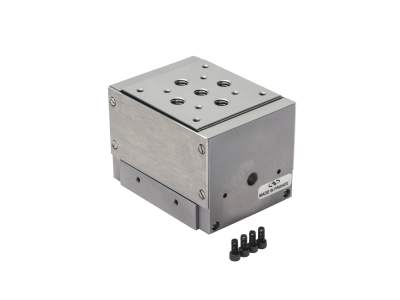

M-MVN50精密滚珠轴承垂直线性位移台可提供微米级灵敏度的精密的8 mm手动高度控制。它的高负载能力使其特别适合于重负载的垂直定位。这款位移台采用由两个精密加工的相对的楔形块组成的斜面设计。通过倾斜的滚珠轨道，将下方楔块的水平平移转换为上方楔块的垂直运动。对于线性、无间隙的行程，滚珠轨道由精密研磨的工具钢制成并且通过弹簧预加载。千分尺一个刻度的旋转对应于一半线性位移距离的垂直位移，从而使灵敏度加倍。使用BM25.40千分尺，手动定位灵敏度大概是50 nm。这款位移台具有一个大型安装平台，包含了一系列用于方便连接组件的螺纹公制安装孔。促动器单独出售。请注意，下面的最小和最大高度规格包括厚度为6毫米的M-PBN12底板，这个底板是单独出售的。
