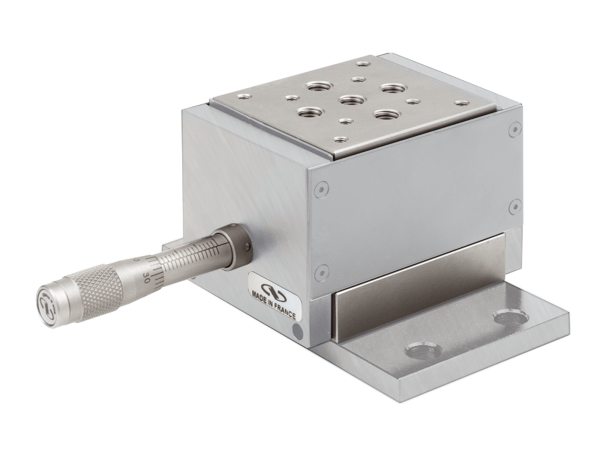

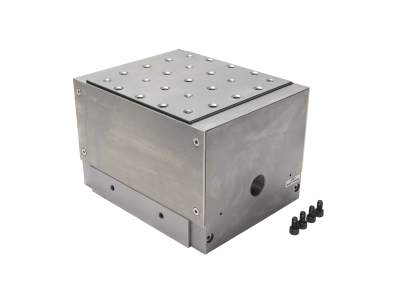

NEWPORT   优铂特   M-MVN120    MVN 精密垂直位移台

垂直线性位移台，精密滚珠轴承，20毫米行程，M5&M6螺纹

M-MVN120精密滚珠轴承垂直线性位移台可提供微米级灵敏度的精密的20 mm手动高度控制。它的高负载能力使其特别适合于重负载的垂直定位。这款位移台采用由两个精密加工的相对的楔形块组成的斜面设计。通过倾斜的滚珠轨道，将下方楔块的水平平移转换为上方楔块的垂直运动。对于线性、无间隙的行程，滚珠轨道由精密研磨的工具钢制成并且通过弹簧预加载。千分尺一个刻度的旋转对应于一半线性位移距离的垂直位移，从而使灵敏度加倍。使用BM25.40千分尺，手动定位灵敏度大概是500 nm。这款位移台具有一个大型安装平台，包含了一系列用于方便连接组件的螺纹公制安装孔。促动器单独出售。请注意，下面的最小和最大高度规格包括厚度为8毫米的M-PBN12底板，这个底板是单独出售的。

基于2倍的精度和无侧隙行程

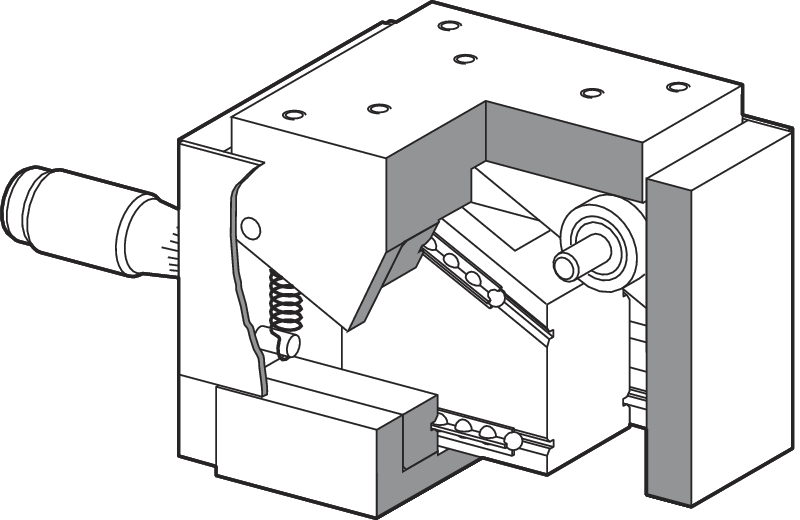

位移台采用倾斜平面设计，由两个精密加工的相对楔形块组成。通过倾斜的滚珠座圈，将下楔块的水平位移转变为上楔块的垂直运动。这种独特的设计可实现 2:1 的机械优势，可使测微计的行程是位移台垂直行程值的一半，从而将灵敏度提高了两倍。对于线性、无侧隙行程，滚珠座圈由精密磨削的工具钢制成，并通过弹簧进行预加载。

安装方便

MVN位移台具有大型安装平台，该平台包含一系列英制或公制螺纹安装孔，以便于组件连接。要将平台安装到光学平台或面包板上，提供了兼容的 PBN系列基板。

兼容UMR线性位移台

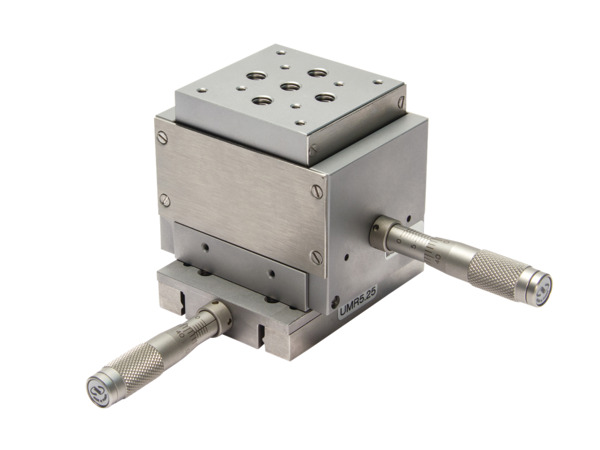

MVN位移台与“> UMR系列线性位移台相兼容，使您可以通过水平定向的安装平台构建XZ或XYZ位移台。UMN5.25线性位移台顶部显示了MVN50垂直位移台。

参数

• 行程范围
  20 mm
• 负载
  400 N
• 螺纹类型
  M5 and M6
• 最小高度
  110.0 mm
• 最大高度
  130 mm
• 平台尺寸
  120 x 120 mm
• 材料
  Alloy Steel

• 轴承
  Ball Bearing
• 位移轴
  Z
• 驱动位置
  Center drive
• 推荐促动器
  BM25.40
• 重量
  10 kg
• 推荐的BM 系列测微头
  BM25.40
