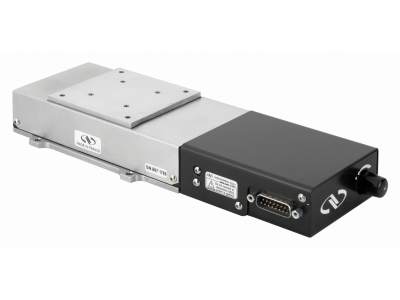

NEWPORT   优铂特   UZS80CC    UZ 系列精密垂直线性平移台

电动垂直位移台，4.5毫米行程，直流驱动，30N载重，M4

UZS80CC垂直位移台可对最大30 N的负载进行4.5 mm的垂直调节，并安装在我们的UTS系列线性位移台上。UZS80CC直流电机版本提供速度高达4 mm/s的高速调节和精确的双向定位功能。它具有一个带索引脉冲的高分辨率编码器，直接连接在丝杠上，这消除了与间接读取反馈设备相关的大多数可能的误差源。与XPS，ESP301或SMC100PP等具有高微步功能的运动控制器一起使用时，可确保低噪声操作和非常小的增量运动。

参数

• 行程范围
  4.5 mm
• 最小位移增量
  0.20 µm
• 最大速度
  4 mm/s

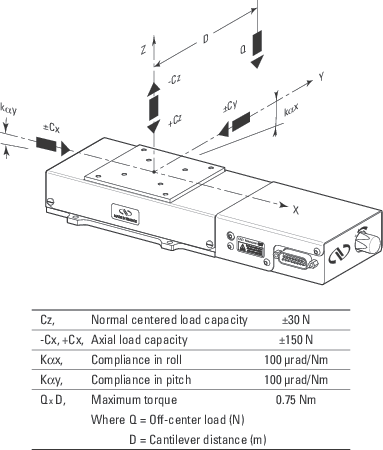

• 中心负载能力
  30 N
• 精度，典型值
  ±0.35 µm
• 精度，保证值
  ±1.5 µm
• 双向重复精度，典型值
  ±0.4 µm
• 双向重复精度，保证值
  ±1.7 µm
• 单向重复精度，典型值
  ±0.25 µm
• 单向重复精度，保证值
  ±0.7 µm
• 驱动螺距
  0.8 mm
• 编码器分辨率
  0.05 µm
• 限位开关
  Optical
• 原点
  Optical, centered

• 原点重复精度
  ±1 µm
• 连接器
  DB15 Male
• 俯仰，典型值
  ±37 µrad
• 俯仰，保证值
  ±75 µrad
• 俯仰顺应性
  100 µrad/Nm
• 滚转，典型值
  ±50 µrad
• 滚转，保证值
  ±100 µrad
• 滚转顺应性
  80 µrad/Nm
• 电缆长度
  3 m
• 螺纹类型
  M4
• 重量
  2.8 kg
• MTBF
  20,000 h (25% load, 10% duty cycle)
• 顺应性
  RoHS 3, CE
