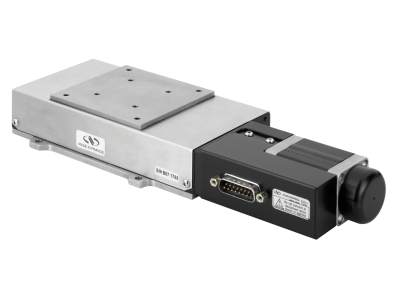

NEWPORT   优铂特   UZS80PP    UZ 系列精密垂直线性平移台

电动垂直位移台，4.5毫米行程，全步进驱动，30N载重，M4

UZS80PP垂直位移台可对最大30 N的负载进行4.5 mm的垂直调节，并安装在我们的UTS系列线性位移台上。UZS80PP步进电机版本是较经济的版本，适用于要求不高的应用。与XPS，ESP301或SMC100PP等具有高微步功能的运动控制器一起使用时，可确保低噪声操作和非常小的增量运动。UZS80PP不使用编码器反馈，而是通过命令的步数和微步数到达位置。 为此，步进电机直接安装在蜗杆上。

参数

• 行程范围
  4.5 mm
• 最小位移增量
  0.20 µm
• 最大速度
  2 mm/s
• 中心负载能力
  30 N
• 精度，典型值
  ±0.35 µm
• 精度，保证值
  ±2.0 µm
• 双向重复精度，典型值
  ±0.5 µm
• 双向重复精度，保证值
  ±2.2 µm
• 单向重复精度，典型值
  ±0.25 µm
• 单向重复精度，保证值
  ±0.7 µm
• 驱动螺距
  0.8 mm
• 限位开关
  Optical
• 原点
  Optical, centered
• 原点重复精度
  ±2 µm

• 连接器
  DB15 Male
• 俯仰，典型值
  ±37 µrad
• 俯仰，保证值
  ±75 µrad
• 俯仰顺应性
  100 µrad/Nm
• 滚转，典型值
  ±50 µrad
• 滚转，保证值
  ±100 µrad
• 滚转顺应性
  80 µrad/Nm
• 电缆长度
  3 m
• 螺纹类型
  M4
• 重量
  2.8 kg
• MTBF
  20,000 h (25% load, 10% duty cycle)
• 顺应性
  RoHS 3, CE
