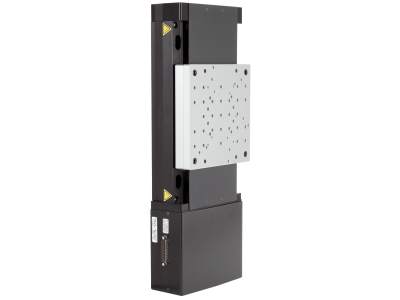

NEWPORT 优铂特 IMS300V 高负载垂直线性平移台
电动垂直位移台，300 mm行程 ，400N载重，直流电机，1/4-20
IMS300V 垂直线性位移台采用经济高效的封装，可提供300 mm长的行程。它们是需要精确垂直运动的高精度工业和实验室应用的理想解决方案，最小运动0.3 um且可承受高达400 N的负载。特点包括：四向等负载的球轴承，可提供出色的悬臂式负载特性；保持架式循环球转向器，确保免维护操作，无需移动保持架；自锁式丝杠可确保出色的定位稳定性，并且在断电时不会改变位置；直接读取的编码器可提供出色的精度和最小的磁滞。它是各种精密工业和研究应用的理想选择。
FEM - 优化的铝制机身
类似于用于优化IMS系列DC /a>和 步进直线电机的结构设计的有限元方法（FEM），IMS-V的优化铝制主体设计具有极高的刚度，并在不影响重量的情况下最大程度地减少了双金属弯曲。 这导致了一个轻便而稳定的平台，其刚体减小了负载下的挠度。
实现高载重能力的循环滚珠轴承
IMS-V 采用四点接触式循环滚珠轴承，与其他垂直平移台系列相比，可提供更加卓越的悬臂承载能力。笼式循环滚珠轴承抵消了扭矩负载，并确保免维护运行。
直接的位置反馈
精确位置反馈由线性标度编码器提供，其有助于亚微米 MIM 并且使得 IMS-V 更不易受滞后现象的影响。直读系统不会受到由于导螺杆的运动感应加热所产生的位置漂移的影响，从而提高精密和重复性。
高效驱动系统
该驱动系统利用自锁导螺杆和专有的低摩擦耐磨螺母进行了优化，可承受高轴向载荷。 因此，这些功能通过最小化振荡和不必要的运动来减少建立时间。 此外，自锁导螺杆不可向后驱动。 这样可提供最佳的位置稳定性，并且（与制动滚珠丝杠驱动器相比）在平台处于适当的负载范围内时，在关闭电源的情况下其位置不会改变。
免费提供计量报告
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。典型性能值比可保证值高出两倍。
IMS-V负载图
此加载图定义了俯仰、滚转和偏航的顺应性。当悬臂距离已知时，它还可用于计算偏心负载。
参数
注释:
Limited to 100 N, when used with EQ180 bracket. Contact us for alternative bracket options
