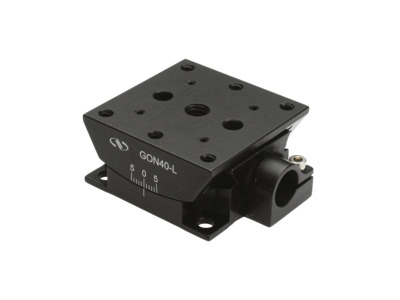

NEWPORT 优铂特 M-GON40-L 消隙测角旋转台
测角位移台，下，±5° 行程，40 x 40 x 20 mm，M3&M6
M-GON40-L 下测角公制位移台将物体绕轴旋转，该轴不受平台本身的阻碍，位于平台顶部中心。GON系列测角旋转平台通过使用促动器驱动并装有弹簧的精密燕尾槽滑块，以减少类似蜗轮驱动平台中常见的反冲。弹簧加载的设计具有互换促动器的额外优势，可从各种促动器（例如精密调节螺钉，差动千分尺或电动促动器）中选择调节灵敏度。尺寸相同的GON系列位移台可以单独使用或堆叠使用。在堆叠配置中，旋转轴将彼此相交以围绕空间中的公共点进行正交运动。与13 mm行程的促动器一起使用时，M-GON40-L 测角位移台具有±5°的旋转运动范围。可以使用载物台侧面的六角螺丝牢固地锁定测角位移台的运动。
球形定位
类似尺寸的 GON 系列平移台可进行堆叠。在堆叠配置中，旋转轴将彼此相交，因此可实现不限于平面，而是真正球形的旋转。可以使用测角仪侧面的六角螺丝牢固地锁定两个测角仪上的运动。
可互换的促动器
GON 系列测角旋转台使用促动器驱动而不是蜗杆螺钉驱动的设计，因此能够实现促动器的可互换性。因此允许在这些位移台上使用各种促动器，例如调节螺钉，差动千分尺或电动促动器。图示为TRA25促动器驱动GON65-U。
与类似尺寸的位移台兼容
GON系列测角位移台与RS系列旋转位移台和尺寸匹配的DS系列线性位移台（例如，GON40与DS40，GON65与DS65）相兼容。它们可以组合以提供多轴运动，并且可以轻松地适应特定系统的需求。图示为六轴手动定位系统，使用匹配的65 x 65 mm的位移台。
参数
位移台类型
Lower Goniometric
角度范围
-5 to +5°
负载
22 N
刻度
1°
平台尺寸
40 x 40 mm
高度
20 mm
旋转轴高度
35 mm
重量
71.5 g
螺纹类型
M2, M3 and M6
