NEWPORT 优铂特 M-TGN120 可堆叠一轴倾斜平台
倾斜平台，不锈钢， 120 x 180毫米，行程 ±2.86°，M5和M6

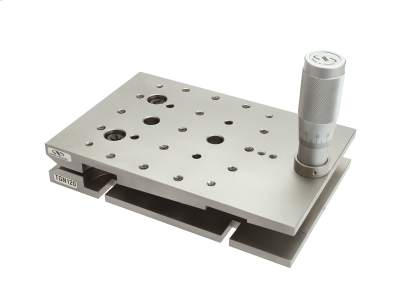

M-TGN120倾斜平台可在±2.86度范围上为一个旋转轴提供1.5弧秒灵敏度的精确控制，用于部件的高分辨率对准，尤其是大型或者重型设备。120 x 180 mm的安装平板是由不锈钢制成的，具从而实现出色的刚性和稳定性。顶板具有由M5和M6螺纹安装孔组成的网格。附带的千分尺已经预先装载，可实现平滑、无间隙的运动。顶板上的间隙孔允许进入底部安装孔，以便连接到各种组件和平台，包括桌子和面包板。底板上的间隙槽便于正交堆叠两个 TGN 平台，以进行倾斜操作。
可拆卸促动器
TGN 位移台具有预先装载的测微计，以实现平滑、无侧隙运动。可以将其拆除以允许使用其他线性促动器。
可堆叠设计
TGN 俯仰台可以正交或同轴地堆叠在一起以延伸俯仰范围或添加额外的倾斜轴。显示的是两个倾斜/俯仰配置的TGN80俯仰平台。
轻松组合以实现多轴运动
TGN系列俯仰平台与尺寸匹配的UMR钢制线性位移台、UTR钢制旋转位移台和MVN精密立式位移台相兼容（例如，TGN80与UMR8.25和UTR80或TGN120与UTR 120和MVN120）。它们可以组合以提供多轴运动，并且可以轻松地适应特定系统的需求。图中显示了使用两个UMR8.25、两个TGN80、一个UTR80S和一个MVN80组成的六轴手动定位系统。（提示：首先从Y位移台的背面组装Y＆Z平台，然后从X的背面将X位移台连接到YZ。在这两个步骤中，都需要将UMR位移台的载架平移到行程范围的每一端以显示接入孔，请参阅UMR位移台XY装配视频。）
参数
倾斜
±2.86°
灵敏度
1.5 arc sec
分辨率
13.8 arc sec
负载
450 N
平台尺寸
120 x 180 mm
材料
Stainless Steel
螺纹类型
M5 and M6
重量
3.8 kg
推荐使用TRA 电动促动器
TRA25CC or TRA25PPD
推荐使用 TRB 电动促动器
TRB25CC or TRB25PP
