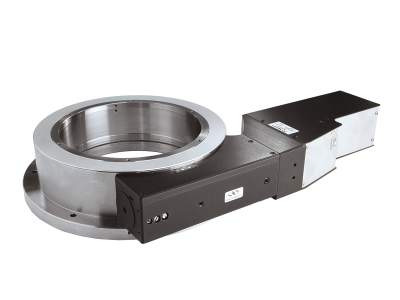

NEWPORT 优铂特 RV240BPP RV高性能步进电机转台
电动旋转台，240mm，高扭矩微型步进驱动器
RV240BPP高扭矩旋转位移台提供高精度的角度定位精度，以及高载重能力。这款直径为240 mm的位移台配有微型步进驱动器，可实现高达20°/s的高角速度运动。所有RV级均由工具钢制成，旋转精度由地面轴承表面保证。双列预加载轴承允许在减小的占地面积内承受较高的偏心载荷。单一的整体式设计在不损害动态性能的情况下提高了刚度。精密研磨和硬化的蜗轮确保了精确的旋转。安装在蜗轮轴上的旋转编码器提供0.001°的角度位置反馈分辨率。
刚结构
由于轴承表面的磨光，工具钢结构确保了更高的旋转精度。单一的整体设计提供了改进的刚度和热稳定性，而不会影响动态性能。
最高载重能力
双排预载球轴承由于占地面积小，可以承受更高的偏心载荷。 RV步进电机产品家族中最大的成员可以承受650 kg的重量或以20°/ s的速度旋转，同时保持偏心率小于4 µm。
可全步径和小步径步进电机
RV步进电机旋转台有全步（BPE和PE）和小步（BPP和PP）版本。全步进版本配有减速器以获得更高的扭矩，主要设计用于需要在电源关闭时将直接定位精度保持在位移台机械分辨率范围内的应用。微型步进版本每个编码器计数提供1/10步进，从而使速度高达20°/秒。除了RVS80PP以外，这些位移台还具有一个安装在蜗杆上的旋转编码器，以提高准确性和可重复性，并检测电机堵转。对于RVS80PP，通过命令的步数和微步数来获得位置。
真空兼容版本
可提供RV系列全步进步进电机级的真空兼容版本。它们可以在低至10-6 hPa的真空环境中使用。
可配置限位开关
大多数 RV 型号设计有光限位开关，将最大移动角度限制为 170°。这些型号可使用简单的"Allen"扳手来启用或禁用全 360° 移动。
免费提供计量报告
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。典型性能值比可保证值高出两倍。
参数
角度范围
360°
最大速度
20°/s
最小位移增量
1.0 mdeg
最大扭矩
22 N·m
中心负载能力
4000 N
单向重复精度，典型值
±0.35 mdeg
单向重复精度，保证值
±1.0 mdeg
双向重复精度，典型值
±0.6 mdeg
双向重复精度，保证值
±2.0 mdeg
精度，典型值
±3.5 mdeg
精度，保证值
±5.0 mdeg
摆动，典型值
±4.0 µrad
摆动，保证值
±8.0 µrad
偏心率，典型值
±0.8 µm
偏心率，保证值
±2.0 µm
