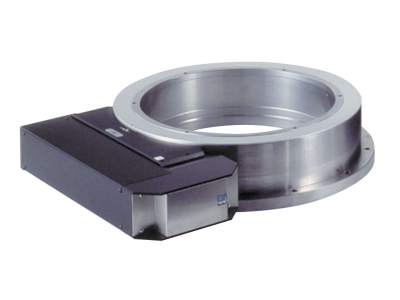

NEWPORT   优铂特   RV240BPP-F   RV折叠式步进电机转台

电动旋转台，240mm，高扭矩微型步进驱动器，折叠式

RV240BPP-F折叠高扭矩旋转位移台提供高精度的角度定位精度，以及高载重能力。这款直径为240 mm的位移台配有微型步进驱动器，可实现高达20°/s的高角速度运动。所有RV级均由工具钢制成，旋转精度由地面轴承表面保证。双列预加载轴承允许在减小的占地面积内承受较高的偏心载荷。单一的整体式设计在不损害动态性能的情况下提高了刚度。精密研磨和硬化的蜗轮确保了精确的旋转。安装在蜗轮轴上的旋转编码器提供0.001°的角度位置反馈分辨率。

参数

• 角度范围
  360°
• 最大速度
  20°/s
• 最小位移增量
  1.0 mdeg
• 最大扭矩
  22 N·m
• 中心负载能力
  4000 N
• 单向重复精度，典型值
  ±0.35 mdeg
• 单向重复精度，保证值
  ±1.0 mdeg
• 双向重复精度，典型值
  ±0.6 mdeg
• 双向重复精度，保证值
  ±2.0 mdeg
• 精度，典型值
  ±3.5 mdeg
• 精度，保证值
  ±5.0 mdeg
• 摆动，典型值
  ±4.0 µrad
• 摆动，保证值
  ±8.0 µrad
• 偏心率，典型值
  ±0.8 µm
• 偏心率，保证值
  ±2.0 µm

• 惯性
  4 kg.m2
• 横向顺应性
  0.3 µrad/N·m
• 原点
  Optical, centered
• 原点重复精度
  ±0.5 mdeg
• 编码器分辨率
  0.001°
• MTBF
  20,000 h (25% load, 10% duty cycle)
• 电缆长度
  3 m
• 直径
  240 mm
• 孔径
  175 mm
• 连接器类型
  DB25 Male
• 螺纹类型
  M5
• 重量
  16 kg
• 顺应性
  RoHS 3, CE
