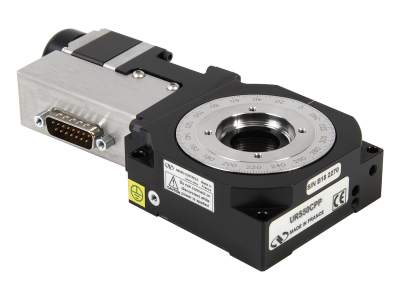

NEWPORT 优铂特 URS50CPP URS精密步进电机转台
电动旋转台，步进，连续 360° 运动，URS50
URS50CPP旋转位移台在低轮廓包装中提供精确的360°连续运动。它满足了大量研究和工业应用的要求。高扭矩步进电机提供最高的动态速度范围，支持高达40°/s的转速。所有URS转台都配有专有的4点接触球轴承。URS独特的两件式设计提供了一个低轮廓紧凑型位移台，具有非凡的刚度、高可靠性以及突出的摆动和偏心。与仅具有2或3个安装孔的其他设计相比，倾斜蜗杆布置允许4个对称安装孔。这使得URS级能够更好地支撑较高或偏心负载。此外，蜗轮的柔性预加载系统得到了改进，以保证MTBF为20,000小时的无间隙运行。
专有滚珠轴承
所有 URS-B 旋转平台均采用专有滚珠轴承，可提供具有出色刚度、高可靠性且摆动及偏心率较低的薄型紧凑平台。
步进电机版本
步进电机版本是一种更加经济实惠的版本，适用于要求较低的应用。当与具有较高微步进能力的运动控制器（如 XPS 或 ESP301）一起使用时，可保证低噪声运行和非常小的增量运动。步进电机版本不使用编码器反馈，但通过命令控制的步长和和微步长的数量来到达某一位置。为此，步进电机通过具有高扭转刚度的专有波纹管联轴器直接连接到蜗杆上，从而消除对齿轮或皮带传动的需求。步进电机具有高输出转矩，还可使失步风险降至最低，并且命令控制的微步长和平台的实际运动之间具有良好的线性度。
倾斜的蜗杆螺丝
倾斜的蜗杆螺丝布置有 4 个对称的安装孔，而其他设计仅具有 2 个或 3 个安装孔。因此 URS-B 平台能够更好地支持较大的负载或偏心负载。此外，蜗轮传动装置的灵活预加载系统经过改进，可保证无侧隙运行。
限位开关
除URS50版本外，所有URS位移台均具有可调节的限位开关，以防止超行程。
参数
角度范围
360°
最大速度
40°/s
最小位移增量
0.50 mdeg
最大扭矩
0.25 Nm
中心负载能力
100 N
单向重复精度，典型值
±0.6 mdeg
单向重复精度，保证值
±1.0 mdeg
双向重复精度，典型值
±1.0 mdeg
双向重复精度，保证值
±3.0 mdeg
精度，典型值
±12 mdeg
精度，保证值
±25 mdeg
摆动，典型值
±12 µrad
摆动，保证值
±25 µrad
偏心率，典型值
±3.0 µm
横向顺应性
100 µrad/N·m
原点重复精度
±25mdeg
MTBF
20,000 hours
电缆长度
3 m
孔径
25.7 mm
螺纹类型
M3
最大耗电量
10 W
重量
0.7 kg
顺应性
RoHS 3, CE
