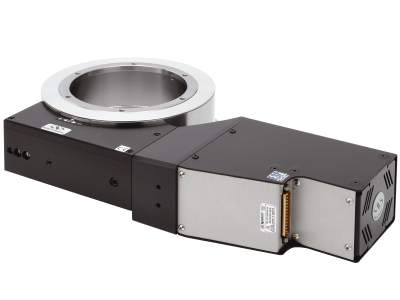

NEWPORT 优铂特 RV160HAT 高性能精密旋转台
电动旋转位移台，160mm，高速直流驱动器，直接编码器
RV160HAT高速转台提供高精度的角度定位精度和高载重能力。这款直径为160 mm的位移台采用高速直流驱动，速度可达80°/s。该位移台配备了连接到移动台板上的直读光学编码器，具有卓越的分辨率和精度。所有RV级均由工具钢制成，旋转精度由地面轴承表面保证。双列预加载轴承允许在减小的占地面积内承受较高的偏心载荷。单一的整体式设计在不损害动态性能的情况下提高了刚度。精密研磨和硬化的蜗轮确保了精确的旋转。
钢结构
工具的钢结构具有研磨轴承表面，可确保提高旋转精度。单片设计提高了刚度和热稳定性，同时不损害动态性能。
最高载重能力
双排预装重滚珠轴承尺寸小，但具有较高偏心载重。RV 产品系列中大部分都可以承重高达 650 kg 或高达 80°/s 的转速，同时保持小于 4 µm 的偏心率。
高速和高转矩直流电机版本
直流电机驱动旋转台具有高转速（CC 和 HAT）和高转矩（CCHL 和 HAHLT）版本。CC 和 HAT 版本的速度可达 80°/s。HAT 具有高分辨率直接读取编码器和转速计，可实现出色的重复性、位置稳定性和速度调节。CCHL 和 HAHLT 版本配备减速齿轮，从而提供更高的扭矩和有效载荷惯量。HAHLT 具有高分辨率直接读取编码器和转速计，可实现出色的重复性、位置稳定性和速度调节。
误差显示服务
对于关键的定位应用，Newport 提供微定位校准服务。当我们的 XPS 高级运动控制系统发出指令时，我们将创建、实施和验证电子补偿过程，从而提高所选 RV-HA 系列旋转台的绝对位置精度。此外，还可以使用多轴微定位校准服务。 测试在20.0±0.2℃下进行。 您的旋转台将提供校准证书，也可根据要求提供实际数据。
免费提供计量报告
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。典型性能值比可保证值高出两倍。
参数
角度范围
±170°
最大速度
80°/s
最小位移增量
0.75 mdeg
最大扭矩
6 N·m
中心负载能力
2700 N
单向重复精度，典型值
±0.08 mdeg
单向重复精度，保证值
±0.10 mdeg
双向重复精度，典型值
±0.45 mdeg
双向重复精度，保证值
±0.6 mdeg
精度，典型值
±2.0 mdeg
精度，保证值
±2.5 mdeg
摆动，典型值
±5.0 µrad
摆动，保证值
±10 µrad
偏心率，典型值
±0.8 µm
偏心率，保证值
±2.0 µm
