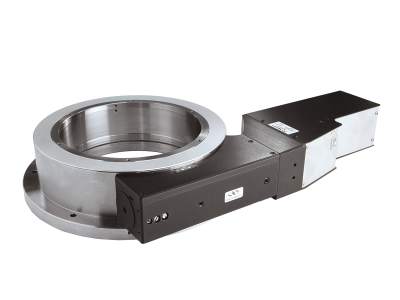

NEWPORT 优铂特 RV240CC 高性能精密旋转台
电动旋转位移台，240mm，高速直流驱动器
RV240CC高速转台提供高精度的角度定位精度和高载重能力。这款直径为240 mm的位移台采用高速直流驱动，速度高达80°/s。所有RV位移台均由工具钢制成，旋转精度由地面轴承表面保证。双列预加载轴承允许在减小的占地面积内承受较高的偏心载荷。单一的整体式设计在不损害动态性能的情况下提高了刚度。精密研磨和硬化的蜗轮确保了精确的旋转。安装在蜗轮轴上的旋转编码器提供0.001位置反馈分辨率。
钢结构
工具的钢结构具有研磨轴承表面，可确保提高旋转精度。单片设计提高了刚度和热稳定性，同时不损害动态性能。
最高载重能力
双排预装重滚珠轴承尺寸小，但具有较高偏心载重。RV 产品系列中大部分都可以承重高达 650 kg 或高达 80°/s 的转速，同时保持小于 4 µm 的偏心率。
高速和高转矩直流电机版本
直流电机驱动旋转台具有高转速（CC 和 HAT）和高转矩（CCHL 和 HAHLT）版本。CC 和 HAT 版本的速度可达 80°/s。HAT 具有高分辨率直接读取编码器和转速计，可实现出色的重复性、位置稳定性和速度调节。CCHL 和 HAHLT 版本配备减速齿轮，从而提供更高的扭矩和有效载荷惯量。HAHLT 具有高分辨率直接读取编码器和转速计，可实现出色的重复性、位置稳定性和速度调节。
可配置限位开关
大多数 RV 型号设计有光限位开关，将最大移动角度限制为 170°。这些型号可使用简单的"Allen"扳手来启用或禁用全 360° 移动。
免费提供计量报告
Newport 保证根据 ASME B5.57 和 ISO 230-2 标准测量和记录的规格值。典型性能值比可保证值高出两倍。
参数
角度范围
360°
最大速度
80°/s
最小位移增量
1.0 mdeg
最大扭矩
13 N·m
中心负载能力
4000 N
单向重复精度，典型值
±0.35 mdeg
单向重复精度，保证值
±1.0 mdeg
双向重复精度，典型值
±0.6 mdeg
双向重复精度，保证值
±2.0 mdeg
精度，典型值
±3.5 mdeg
精度，保证值
±5.0 mdeg
摆动，典型值
±4.0 µrad
摆动，保证值
±8.0 µrad
偏心率，典型值
±0.8 µm
偏心率，保证值
±2.0 µm
惯性
1.5 kg.m2
横向顺应性
0.3 µrad/N·m
原点
Optical, centered
原点重复精度
±0.5 mdeg
限位开关
Optical, at ±170, can be disabled for continuous rotation (except HAT & HAHLT versions)
编码器分辨率
0.001°
MTBF
20,000 h (25% load, 10% duty cycle)
电缆长度
3 m
直径
240 mm
孔径
175 mm
连接器类型
DB25 Male
螺纹类型
M5
最大耗电量
130 W
重量
16 kg
顺应性
RoHS 3, CE
