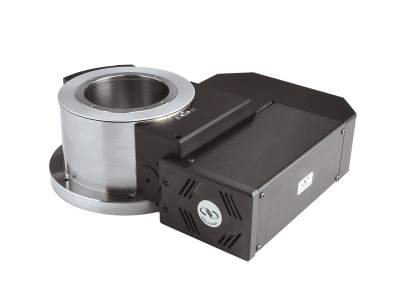

NEWPORT   优铂特   RV120HAT-F   高性能折叠式直流电机转台

电动旋转位移台，120mm，高速直流驱动器，直接编码器，折叠式

RV120HAT-F折叠式高速转台提供高精度的角度定位精度和高载重能力。这款直径为120 mm的位移台采用高速直流驱动，速度高达80°/s。该位移台配备了一个连接到移动台板上的直读光学编码器，以获得卓越的分辨率和精度。所有RV级均由工具钢制成，旋转精度由地面轴承表面保证。双列预加载轴承允许在减小的占地面积内承受较高的偏心载荷。单一的整体式设计在不损害动态性能的情况下提高了刚度。精密研磨和硬化的蜗轮确保了精确的旋转。

参数

• 角度范围
  ±170°
• 最大速度
  80°/s
• 最小位移增量
  0.75 mdeg
• 最大扭矩
  4 N·m
• 中心负载能力
  1800 N
• 单向重复精度，典型值
  ±0.09 mdeg
• 单向重复精度，保证值
  ±0.10 mdeg
• 双向重复精度，典型值
  ±0.4 mdeg
• 双向重复精度，保证值
  ±0.6 mdeg
• 精度，典型值
  ±2.0 mdeg
• 精度，保证值
  ±2.5 mdeg
• 摆动，典型值
  ±5.0 µrad
• 摆动，保证值
  ±10 µrad
• 偏心率，典型值
  ±0.6 µm
• 偏心率，保证值
  ±2.0 µm

• 惯性
  0.9 kg.m2
• 横向顺应性
  1.5 µrad/N·m
• 原点
  Optical, centered
• 原点重复精度
  ±0.1 mdeg
• 限位开关
  Optical, at ±170, can be disabled for continuous rotation (except HAT & HAHLT versions)
• 编码器分辨率
  0.1 mdeg
• MTBF
  20,000 h (25% load, 10% duty cycle)
• 电缆长度
  3 m
• 直径
  120 mm
• 孔径
  78 mm
• 连接器类型
  DB25 Male
• 螺纹类型
  M4
• 重量
  8 kg
• 顺应性
  RoHS 3, CE
