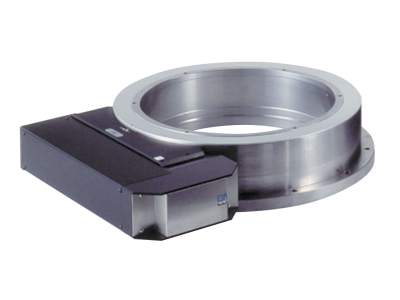

NEWPORT   优铂特   RV350CC-F    高性能折叠式直流电机转台

电动旋转位移台，350mm，高速直流驱动器，折叠式

RV350CC-F折叠式高速转台提供高精度的角度定位精度和高载重能力。这款直径为350 mm的位移台采用高速直流驱动，速度可达80°/s。所有RV位移台均由工具钢制成，旋转精度由地面轴承表面保证。双列预加载轴承允许在减小的占地面积内承受较高的偏心载荷。单一的整体式设计在不损害动态性能的情况下提高了刚度。精密研磨和硬化的蜗轮确保了精确的旋转。安装在蜗轮轴上的旋转编码器提供0.001位置反馈分辨率。

参数

• 角度范围
  360°
• 最大速度
  80°/s
• 最小位移增量
  1.0 mdeg
• 最大扭矩
  14 N·m
• 中心负载能力
  6500 N
• 单向重复精度，典型值
  ±0.35 mdeg
• 单向重复精度，保证值
  ±1.0 mdeg
• 双向重复精度，典型值
  ±0.6 mdeg
• 双向重复精度，保证值
  ±2.0 mdeg
• 精度，典型值
  ±3.5 mdeg
• 精度，保证值
  ±5.0 mdeg
• 摆动，典型值
  ±4.0 µrad
• 摆动，保证值
  ±8.0 µrad
• 偏心率，典型值
  ±1.4 µm
• 偏心率，保证值
  ±2.0 µm

• 惯性
  1.8 kg.m2
• 横向顺应性
  0.1 µrad/N·m
• 原点
  Optical, centered
• 原点重复精度
  ±0.5 mdeg
• 编码器分辨率
  0.001°
• MTBF
  20,000 h (25% load, 10% duty cycle)
• 电缆长度
  3 m
• 直径
  350 mm
• 孔径
  280 mm
• 连接器类型
  DB25 Male
• 螺纹类型
  M6
• 重量
  27 kg
• 顺应性
  RoHS 3, CE
